分体式电磁流量计转换器端子接线方式
分体式电磁流量计转换器一方面向流量传感器励磁线圈提供稳定的励磁电流,以达到X（是一个常数）；同时把传感器感应的电动势放大，转换成标准的电流信号或频率信号,便于流量的显示、控制与调节。

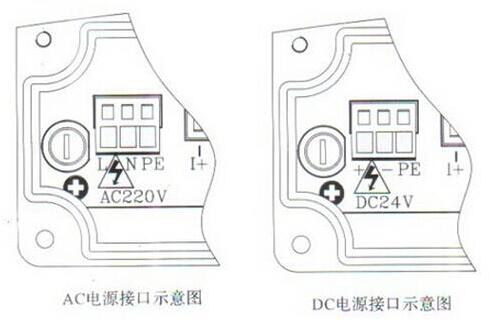

分体式电磁流量计的电源接入口示意图：
严重警告：在接入电源线时，请确认电源类型，绝对禁止将AC（交流）电源接入DC（直流）转换器中，若出现错误的接线，会对转换器造成永久的损坏！
|
标示 |
功能 |
备注 |
|
L |
AC 85-265V供电 |
L为AC220V供电 |
|
N |
AC 85-265V供电 |
N为AC220V供电 |
|
24V |
DC 18-36V供电 + |
电源24V+ |
|
COM |
DC 18-36V供电 - |
电源24V- |

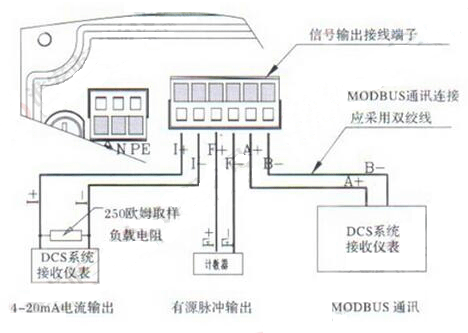

分体式电磁流量计输出信号接线端子示意图：
|
标示 |
功能 |
备注 |
|
|
4~20mA |
+ |
4~20mA输出+ |
电流输出为有源，不需要也不能外供24V |
|
- |
4~20mA输出- |
||
|
Pulse |
+ |
频率或脉冲输出+ |
频率或脉冲输出为有源，负载电流≤30mA |
|
- |
频率或脉冲输出- |
||
|
RS485 |
+ |
RS485输出+ |
RS485输出 |
|
- |
RS485输出- |
||
|
Alarm H |
+ |
高报警输出+ |
高报警输出，建议接24V DC中间继电器，负载电流≤30mA |
|
- |
高报警输出- |
||
|
Alarm L |
+ |
低报警输出+ |
低报警输出，建议接24V DC中间继电器，负载电流≤30mA |
|
- |
低报警输出- |
||
注意！！！
在连接导线时，绝对禁止将电源接入信号输出端，否则将可能造成仪表的永久损坏！
注意：在连接输出信号线时，要注意接入电缆线的作用（如电流或频率、通讯），接入前请明确输出的类型（如：有源输出或无源输出）。
