电磁流量计安装对直管段的要求【全面】

来源:作者:发表时间:2017-11-04 09:31:07

电磁流量计安装能保证直管段的长度要求,则能保证测量的精度.,下面我们说下电磁流量计安装对直管段的要求
        电磁流量计安装位置要求严格,安装位置上的直管段要求也很严格,,一段安装前段5倍管径,后段3倍管径来安装,
        为获得正常测量精确度,电磁流量传感器上游也要有一定长度直管段,但其长度与大部分其它流量仪表相比要求较低。90度弯头、T形管、同心异径管、全开闸阀后通常认为只要离电磁流量计电极中心线(不是传感器进口端连接面)5倍直径(5D)长度的直管段,不同开度的阀则需10D;
        下游直管段为(2~3)D或无要求;但要防止蝶阀阀片伸入到传感器测量管内。各标准或检定规程所提出上下游直管段长度亦不一致,要求比通常要求高。这是由于为保证达到当前0.5级精度仪表的要求。

2 电磁流量计安装对直管段的要求
        选择正确的安装点和安装方法是使用好电磁流量计的关键,若安装失误,不但会影响测量精度,还会影响流量计的使用寿命,甚至会损坏流量计。
2. 1 直管段要求
        为保证电磁流量计的测量精度,仪表所在的上下游直管段内壁应清洁,无明显凹痕、积垢和起皮等现象。电磁流量计安装位置上下游直管段一般遵循前十后五原则,要求前直管段不小于10 D,后直管段不小于5 D;若在上游管段处有其他化学物质注入的情况下,极易导致电导率的不均匀性,流量计应尽量远离主入口至少20 D 处(如图        1);若电磁流量计上下游采用异径管时,异径管中心锥角 α 应小于15°(如图2)。

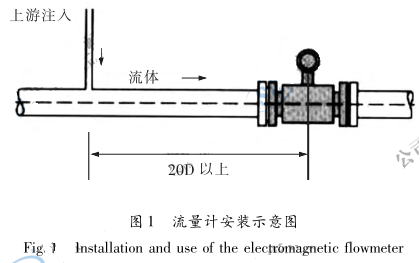

电磁流量计安装示意图

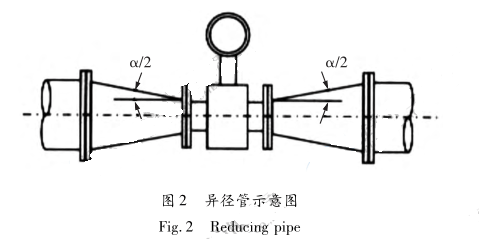

异径管示意图

为了确保电磁流量计的测量准确,必须正确地选择安装位置 (如下图所示:)
电磁流量计直管段要求安装示意图
电磁流量计对直管段的要求
      电磁流量计必须水平安装在管道上(管道倾斜在50以内),安装时流量计轴威力巴流量计线应与管道轴线同心,流向要一致。
      电磁流量计上游管道长度应有不小于2D的等径直管段,如果安装场所充许建议上游直管段为20D、下游为5D。
电磁流量计对配管的要求:
    流量计安装点的上下游配管的内径与流量计内径相同。
电磁流量计对旁通管的要求:
    为了保证流量计检修时不影响介质的正常使用,在流量计的前后管道上应安装切断阀门(截止阀),同时应设置旁通管道。流量控制阀要安装在流量计的下游,流量计使用时上游所装的截止阀必须全开,避免上游部分的流体产生不稳流现象。
电磁流量计对外部环境的要求:
  流量计最好安装在室内,必须要安装在室外时, 热工宝典一定要采用防晒、防雨.防雷措施,以免影响使用寿命。

  友情提示:转载本文一定要注明作者和版权,本文仅供参考,请与现场实际情况综合考虑。
