固井泥浆流量计
产品说明：仕乐克专业生存固井泥浆流量计，买固井泥浆流量计找仕乐克仪表,仕乐克电磁流量计质量好，稳定性强，高品质让你没有后顾之忧,一年质保，终身维护！电话18992849352
全国咨询热线：
18992849352
产品说明
西安仕乐克电磁流量计生产厂家18992849352杨经理：QQ526929973
固井泥浆流量计订货须知：
用户在定购固井泥浆流量计时要注意根据流体的公称口径、工作压力、工作温度、流量范围、流体种类和环境条件选择合适的规格。
需要我公司的显示仪表配套时，请参阅相应的说明书，选用合适的型号，或由我公司技术人员根据您提供的资料替您设计选型。需要传输信号用的电缆时注明规格长度。我们的流量计质量优秀，价格合理，产品优越，
西安仕乐克专业生产智能电磁流量计,质量好,稳定性强,精度高。买电磁流量找仕乐克仪表,高品质低价格,完善的售后服务,赢得国内外客户一致好评!电磁流量价格电话18992849352。服务到位!一年质保，终身维护.
一、固井泥浆流量计概述
SCLDE系列循环水流量计是采用国际先进技术研发的一种高智能、高可靠性的流量计,不仅可用于一般的过程检测,还适用于矿浆、纸浆及糊状液体的测量，广泛应用于石油、化工、钢铁、食品、电力、造纸、水利给排水、水政水资源等行业。
固井泥浆流量计口径及流量的选择
公称通径(mm) 可测量流量范围(m3/h) 有效测量流量范围(m3/h) 公称通径(mm) 可测量流量范围(m3/h) 有效测量流量范围(m3/h) 10 0.0142～3.3912 0.0848～2.826 300 12.717～3052 76.302～2543 15 0.0318～7.6302 0.1908～6.3585 350 17.31～4154 103.86～3461 20 0.0566～13.5648 0.3392～11.304 400 22.61～5425 135.65～4521 25 0.0883～21.195 0.5298～17.6625 450 28.62～6867 171.68～5722 32 0.1447～34.7258 0.8682～29.9382 500 35.33～8478 211.95～7065 40 0.2261～54.2592 1.3565～45.216 600 50.87～12208 305.2～10173 50 0.3533～84.78 2.1195～70.65 700 69.24～16616 415.4～13847 65 0.5970～143.28 3.5819～119.39 800 90.44～21703 542.6～18086 80 0.9044～217.03 5.4259～180.86 900 114.46～27468 686.7～22890 100 1.413 ～339.12 8.478～282.6 1000 141.3～33912 847.8～28260 125 2.2079～529.87 13.2468～441.56 1200 203.5～48833 1221～40694 150 3.1793～763 19.0755～635.85 1400 277～66467 1662～55389 200 5.652～1356 33.912～1130.4 1600 361.8～86814 2171～72345 250 8.8313～2119 52.9875～1766 1800 457.9～109874 2747～91562
一体式电磁流量计解剖图片以及安装要求：
分体型电磁流量计,仕乐克分体型电磁流量计安装示意图
二、固井泥浆流量计特点
测量精度不受流体密度、粘度、温度、压力和电导率变化的影响。
测量管无阻碍、无活动部件、无压损，直管段要求较低。
电磁流量传感器可带接地电极，实现仪表良好接地。
电磁流量传感器采用先进加工工艺，使仪表具有良好的抗负压能力。
全数字量处理，抗干扰能力强，测量可靠，精确度高。
高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，在强光下货夜晚都能清晰读书。
具有双向流量、双向总量累计功能，电流、频率具备双向输出功能。
仪表系统测量精度高，使用范围宽，不是可用于污水、水泥浆液矿浆液等的测量，还可用于强酸、强碱液体流量的测量。
转换器输出功能强大：不但具有4-20mA、脉冲输出，还具有RS485或RS232、HART 等数字通讯以及GPRS无线数据远传。
三、固井泥浆流量计主要技术数据
公称通径：DN6-3000mm
公称压力：0.6、1.0、1.6、4.0MPa(高压可根据用户要求加工)
精 度：±0.2% ±0.5%(示值误差)
测量范围(流量):0-1m/s至0-10m/s
介质温度：分体型-10℃～+80℃（PTFE和F46衬里-40℃～+180℃） 一体型-10℃～+80℃
环境温度：-25℃～+60℃
环境湿度：5～100%RH（相对湿度）
介质电导率：大于20μS/cm
安 装：一体型、分体型
外壳防护等级：传感器IP65、IP68可选（IP65：尘密、防喷水型，即可允许水龙头 从任何方向对仪表喷水；IP68：尘密、潜水型，能长期在水中工作）
转换器IP65
电极结构：三电极结构、刮guadao电极结构
被测介质最高温度：氯丁橡胶衬里最高80℃，聚氨脂衬里最高80℃，聚四氟乙烯衬里最高180℃， 耐高温橡胶衬里最高120℃
传感器输出信号：0-0.2mVp-p至0-2mVp-p

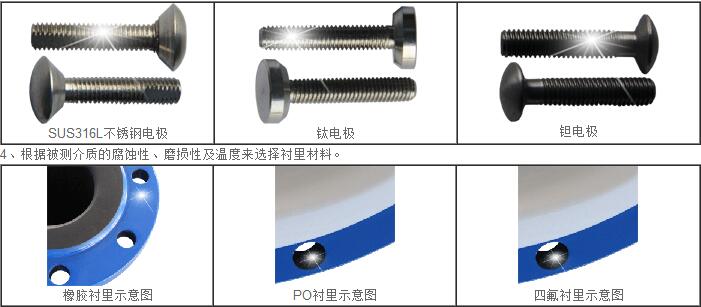

电极材料：不锈钢OCrl8Nil2Mo2Ti、哈氏合金B、C、钛Ti、钽（Ta）、不锈钢涂覆碳化钨、特殊
防爆标志：ExmⅡT4，ExmdⅡBT4
固井泥浆流量计一体式技术参数
|
公称通径(mm) (特殊规格可定制) |
管道式四氟衬里：DN10～DN1200 |
|
|
管道式橡胶衬里：DN40～DN2000 |
||
|
流动方向： |
正，反，净流量 |
|
|
量程比： |
150：1 |
|
|
重复性误差： |
测量值的±0.1% |
|
|
精度等级： |
管道式：0.5级，1.0级 |
|
|
被测介质温度： |
普通橡胶衬里：－20～＋60℃ |
|
|
高温橡胶衬里：－20～＋90℃ |
||
|
聚四氟乙稀衬里：－30～＋100℃ |
||
|
高温型四氟衬里：－20～＋180℃ |
||
|
额定工作压力： (高压可定制) |
DN6－DN80：≤1.6MPa |
|
|
DN100－DN250：≤1.0MPa |
||
|
DN300－DN1200：≤0.6MPa |
||
|
流速范围： |
0.1－15m/s |
|
|
电导率范围： |
被测流体电导率≥5μs/cm |
|
|
电流输出： |
负载电阻 |
0～10mA：0～1.5kΩ |
|
4～20mA：0～750 kΩ |
||
|
数字频率输出： |
输出频率上限可在1～5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极最大电流为250mA |
|
|
供电电源： |
AC220V、DC24V或3.6V电池 |
|
|
要求直管段长度 |
上游≥5DN，下游≥2DN |
|
|
连接方式： |
流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB11988的规定 |
|
|
防爆等级： |
mdIIBT4 |
|
|
防护等级： |
IP65，特殊订制最高可达IP68 |
|
|
环境温度： |
－25～＋60℃ |
|
|
相对温度： |
5%～95% |
|
|
消耗总功率： |
小于20W |
|
四、固井泥浆流量计选型
1、选型代码
|
型号 |
说明 |
|||||||||
|
SCLDE — |
□ |
□ |
-□ |
□ |
□ |
□ |
□ |
□ |
-□ |
|
|
通径 |
|
|
|
|
|
|
|
|
|
10-2200mm |
|
组合 |
T |
一体型 |
||||||||
|
C |
分体型 |
|||||||||
|
电极材料 |
M |
不锈钢 |
||||||||
|
T |
Ti(钛) |
|||||||||
|
D |
Ta(钽) |
|||||||||
|
H |
哈氏合金 |
|||||||||
|
P |
Pt铂 |
|||||||||
|
N |
Ni镍 |
|||||||||
|
输出方式 |
0 |
无输出 |
||||||||
|
1 |
4-20mA/1-5KHz |
|||||||||
|
2 |
4-20mA |
|||||||||
|
衬里材料 |
X |
橡胶 |
||||||||
|
F |
聚四氟乙烯 |
|||||||||
|
P |
聚乙烯 |
|||||||||
|
J |
聚氨酯橡胶 |
|||||||||
|
就地显示 |
0 |
无就地显示 |
||||||||
|
1 |
就地显示 |
|||||||||
|
通讯方式 |
0 |
无通讯 |
||||||||
|
1 |
RS485 |
|||||||||
|
2 |
RS232 |
|||||||||
|
3 |
Mobdus |
|||||||||
|
4 |
Hart |
|||||||||
|
接地 |
0 |
无接地环 |
||||||||
|
1 |
有接地环 |
|||||||||
|
2 |
有接地电极 |
|||||||||
|
上限流量 |
(n) |
上限流量(量程)m3/h |
||||||||
