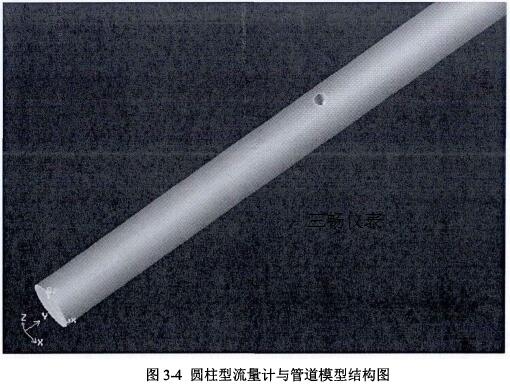

管道模型按照实验室实体管道建立，即管长为４ｍ，管径为１５０ｍｍ，插入式电磁流量计模型为半径２ｃｍ的圆柱体，位于管道入口处Ｉｍ。为让绕流效果更佳明显，选择流量计插入管道深度为１／２管径，即７．５ｃｍ。跟管道和插入式电磁流量计相比，流量计的检测电极很小，对流场造成的影响可Ｗ忽略不计，因此在建模时可Ｗ忽略电极，简化其几何结构，只建立管道模型及插入式电磁流量计模型。要将二者合并成为一个整体来划分网格，所Ｗ需要对二者做布尔运算的减法运算，建立模型后如图３－４所示。

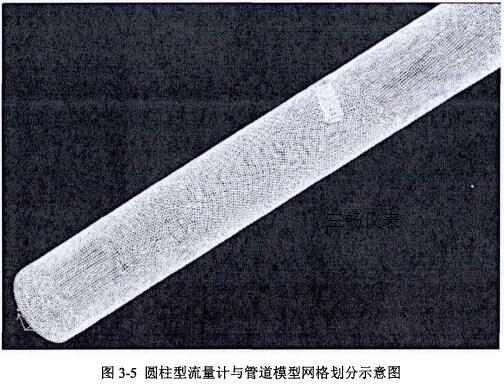

运用ＧＡＭＢＩＴ建模划分网格，其中在体网格的划分上Ｅｌｅｍｅｎｔ选择Ｈｅｘ，Ｔｙｐｅ选择Ｃｏｏｐｅｒ。管道模型最终划分成的网格如图３－５所示。定义水流的入口及出口处的边界条件，插入式电磁流量计模型位于左侧水流入口处1ｍ位置，水流方向沿Ｙ轴正方向流动。导入ＦＬＵＥＮＴ求解计算。定义求解器，水的流速设置为1ｍ／ｓ。迭代计算后，输出结果图组。
由于Ｈ维模型的计算结果不方便查看，所通过ＸＯＹ平面的等值面来观察插入式电磁流量计模型所在区域周围的流场，输出压力和速度等值线及云图。选择速度云图放大进斤观察，如图３－６所示。
根据选取面放大后的速度云图观察可以看出，水流流经流量计的时候，流量计周围的流场会受到圆柱绕流影响，两侧部分产生了高速流场，水流无法很好地贴合插入式电磁流量计后半段壁面流动，致使流速减小，边界层出现分离，产生＂尾锅区＂。＂尾渦区＂在一定程度上破坏了周围流场的稳定性。
所说传统圆柱型的插入式电磁流量计由于自身形状不可避免的会对所测流场产生一定干扰，电极检测到的信号不够理想。因此我们需要优化其物理结构，减小插入式电磁流量计前后端的压差阻力，提高其周围流场的稳定性。
