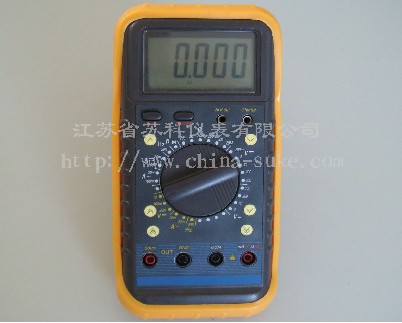

slk-ZJF-7型万用表仿真仪
|
slk-ZJF-7型自动化仪表现场仿真器(万用表仿真仪）是一种集数显式直流电压、毫伏、电流信号源和数字式万用表功能于一体的高精度、高分辨率、高可靠性和具有防跌落性能的手持式综合数字校验仪。万用表仿真仪采用22mm字高的大液晶显示器，读数清晰，同时仪表还具有EL背光源，以便在光线暗的场所读数。仪表为交直流电源，更加方便使用。
仪表信号输出和毫安、毫伏测量功能主要是针对工业自动化现场仪表实施现场校验、检修的需要而设计。本仪表还具有万用表的一般功能，是现场仪表工、计算机集散控制系统维护人员、仪表安装工理想工具。它有区别于通用的电工万用表和信号源，是仪表工的万用表。
整机电路设计以大规模集成电路双积分A/D转换篇核心，具有信号输出和测试功能，其技术性能符合电II型、电III型自动化仪表校验标准，工作环境符合GB6587.1-86《电子测量仪器环境试验总纲》中II组仪器的有关规定。
一 功能及特点
*4 1/2 LCD显示，字高22mm。
*过量程显示“1”，大显示值19999。
*24V.DC（30mA.MAX） 电源输出，可转两线制仪表使用24V.DC工作电源。
*有0-10V、0-100mV、0-20mV、0-20mA和0-22mA直流信号源，在现场校验时可仿真各种II、III型等仪表输出信号。
*有0~20KHz频率输出。
*有200mV、2V、20V、200V、700V直流电压信号测量档。
*有20mA、100mA直流电流信号测量档。
*有2V、20V、200V、700V交流电压信号测量档。
*有20mA、100mA交流电流测量档。
*有200Ω、2KΩ、20KΩ、200KΩ、2MΩ、20MΩ电阻测量档。
*有二极管压降及线路通断档。
*有20KHz频率测量档。
*有EL背光源以便在光线暗淡的场所读数。
*采用一组大容量充电的电池组，电池不足时“ ”显示在LCD左上方。
*按照国际安全标准设计了密封的表壳，取消了电池盖。
二 技术指标
准确度：±（%读数+字数），检定周期为一年
环境温度：23±5℃
相对湿度：不大于75%
三 信号输出
1. 频率输出0~20KHz ±(0.1%读数+5字) 分 辨 率1Hz
2. 直流电压24V.DC（±10%）
3. 直流电压
量 程 |
准 确 度 |
分 辨 率 |
10V |
±(0.05%读数+4字) |
1mV |
100mV |
±(0.05%读数+4字) |
10uV |
20mV |
±(0.05%读数+4字) |
1uV |
4.直流电流
量 程 |
准 确 度 |
分 辨 率 |
22mA |
±(0.05%读数+4字) |
10uA |
20mA |
±(0.05%读数+4字) |
1uA |
四 信号测量
1.直流电压
量 程 |
准 确 度 |
分 辨 率 |
200mV |
±(0.05%读数+4字) |
0.01mV |
2V |
±(0.1%读数+3字) |
0.1mV |
20V |
±(0.1%读数+3字) |
1mV |
200V |
±(0.1%读数+3字) |
10mV |
700V |
±(0.15%读数+3字) |
0.1V |
输入阻抗：所有量程为10MΩ。
2. 交流电压
量 程 |
准 确 度 |
分 辨 率 |
2V |
±(1%读数+25字) |
0.1mV |
20V |
±(1.2%读数+25字) |
1mV |
200V |
±(1%读数+25字) |
10mV |
700V |
±(1%读数+25字) |
0.1V |
输入阻抗：所有量程为10MΩ。
过载保护：所有量程为700V峰值。
显示：平均值（转化为正弦波有效值显示）。
3. 直流电流
量 程 |
准 确 度 |
分 辨 率 |
20mA |
±(0.05%读数+4字) |
1uA |
100mA |
±(0.08%读数+7字) |
10uA |
4.交流电流
量 程 |
准 确 度 |
分 辨 率 |
20mA |
±(1.5%读数+35字) |
1uA |
100mA |
±(1.5%读数+35字) |
10uA |
显示：平均值（转化为正弦波有效值显示）。 |
|
