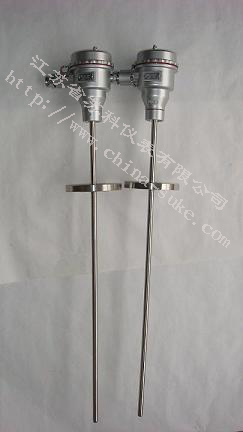

防爆型热电偶
|
|
| 详细介绍 |
工业用防爆型热电偶是一种温度传感器，在化学工业自控系统中应用极广，通过温度传感器防爆型热电偶可将控制对象的温度参数变成电信号传递给显示仪、记录仪和调节仪，对系统实行检测、调节和控制。 |
| 在化工厂，生产现场常伴有各种易燃、易爆等化学气体，如果使用普通的热电偶非常不安全，极易引起环境气体爆炸。因此，在这些场合必须使用防爆型热电偶转温度测量仪表，本公司生产的防爆型热电偶产品适用于EXdⅡCT6温度组别区间内的具有爆炸性气体危险的场所内。 |
| 工作原理: |
| 如果由两种不同成份的均质导体(热电极)组成闭合回路,当两端存在温度梯度时,回路中就有电流通过,那么两端之间就存在热电势( 如下图所示) |
|
| 防爆原理: |
| 利用间隙隔爆原理，设计具有足够强度的接线盒等部件，将所有会产生火花、电弧和危险温度的零部 件都密封在接线盒内，当腔内发生爆炸时，能通过接合面间隙熄 火和冷却，使爆炸后的火焰和温度不传到腔外。 |
|
| 特 点 : |
| 按符合国际IEC标准的新防爆规程GB3836设计; |
| 采用两腔式隔爆结构,更换测温元件简便,使用安全可靠 |
隔爆标志EXdⅡCT6,适用于ⅡC级以下,引燃温度T6以上,含爆炸性气体场合的温度测量。
选型方法:
W温度仪表 |
|
|
|
|
|
|
|
|
R热电偶 |
|
|
感温元件材料 |
N镍铬—铜镍 |
E镍铬—镍硅 |
F铁－铜镍 |
C铜－铜镍 |
| |
偶丝对数 |
无—单支 |
2－双支 |
安装固定形式 |
|
2固定螺纹 |
4固定法兰 |
6固定螺纹锥形式 |
|
接线盒形式 |
4－隔爆式 |
|
|
保护管直径 |
0－φ16 |
1－φ20 |
|
|
|
|
