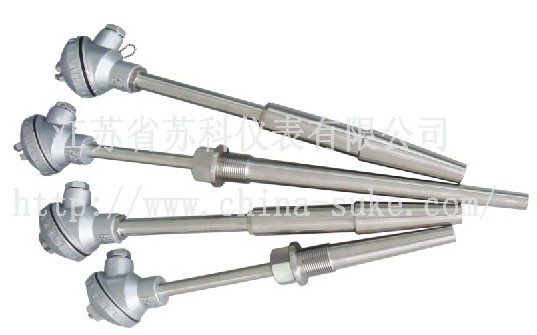

热套式热电偶（热电阻）
|
|
热套式热电偶（热套式热电阻）主要用于测量蒸汽管道及锅炉温度，特别是具有高温高压的场合。
热套式热电偶（热套式热电阻）采用热套保护套管与热电偶（热电阻）分离组合方式，使用时用户可将热套式保护套管焊接在设备或者管道上，然后再装上热电偶（热电阻）就可以使用，优点是提高了保护管的工作压力与使用寿命，又方便于热电偶（热电阻）的维修更换，本厂生产的热套保护管采用整体与深盲孔加工技术，保护管的端部不用焊接，从而提高了热套保护管的强度和使用寿命。
我公司提供的热套式热电偶（热电阻）有以下几种不同结构域安装方式，用户可根据不同的温度、压力及现场使用来选择合适的热套式热电偶产品。
一、热套式热电偶（热电阻）
1、

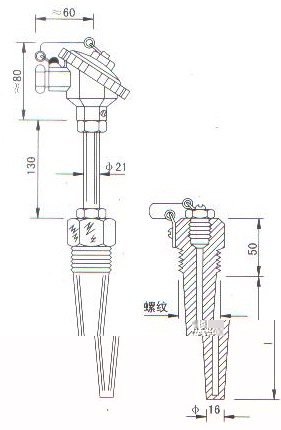

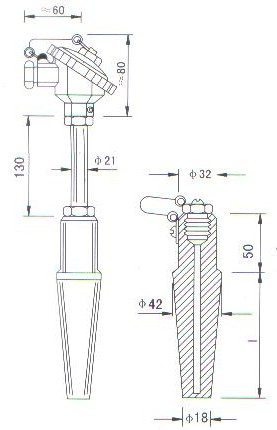

产品结构图
2、参数
| 名 称 |
型 号 |
分度号 |
测温范围 |
公称压力 |
流 速 |
保护管材料 |
单支热电偶 |
WRNR-01 |
K |
0~600℃ |
≤29.4MPa |
≤100m/s |
1Cr18Ni9Ti |
WRER-01 |
E |
双支热电偶 |
WRNR2-01 |
K |
WRER2-01 |
E |
二、烟道、风道热电偶（热电阻）
1、
用途通常使用在烟道和风道上测温。
2、

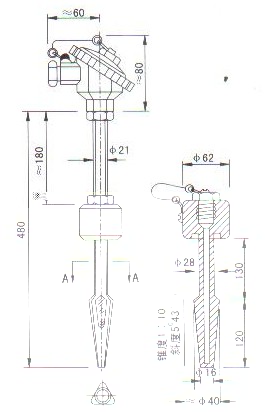

产品结构图
3、参数
| 名 称 |
型 号 |
分度号 |
测温范围 |
公称压力 |
保护管材料 |
单支热电偶 |
WRNR-12 |
K |
0~800℃ |
≤9.8MPa |
1Cr18Ni9Ti |
WRER-12 |
E |
双支热电偶 |
WRNR2-12 |
K |
WRER2-12 |
E |
单支热电阻 |
WZP-12 |
Pt100 |
-200~500℃ |
双支热电阻 |
WZP2-12 |
三、高温高压热电偶（热电阻）
1、用途：通常适用于高温高压或者高压的场合。
2、
产品结构图
3、参数
名 称 |
型 号 |
分度号 |
测温范围 |
流 速 |
保护管材料 |
单支热电偶 |
WRNR-13 |
K |
0~800℃ |
≤100m/s |
0Cr18Ni12M02Ti |
WRER-13 |
E |
双支热电偶 |
WRNR2-13 |
K |
WRER2-13 |
E |
单支热电阻 |
WZP-13 |
Pt100 |
-200~500℃ |
双支热电阻 |
WZP2-13 |
本产品置入长度l(mm)：50 100 150
四、中温中压热电偶（热电阻）
1、

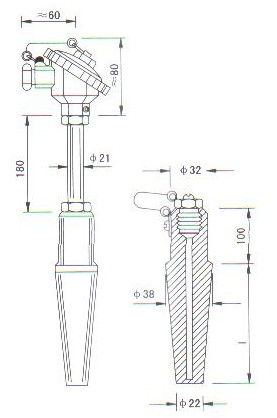

产品结构图
2、参数
| 名 称 |
型 号 |
分度号 |
测温范围 |
公称压力 |
流 速 |
保护管材料 |
单支热电偶 |
WRNR-14 |
K |
0~800℃ |
≤29.4MPa |
≤100m/s |
1Cr18Ni9Ti |
WRER-14 |
E |
双支热电偶 |
WRNR2-14 |
K |
WRER2-14 |
E |
单支热电阻 |
WZP-14 |
Pt100 |
-200~500℃ |
双支热电阻 |
WZP2-14 |
置入长度l(mm)：50 100 150 200 250 300
五、低温低压热电偶（热电阻）

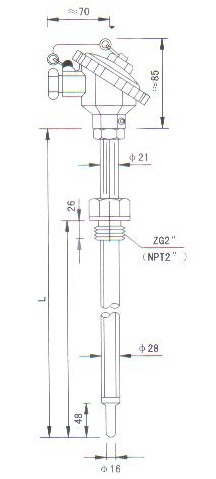

1、产品结构图
2、参数
| 名 称 |
型 号 |
分度号 |
测温范围 |
公称压力 |
流 速 |
保护管材料 |
单支热电偶 |
WRNR-15 |
K |
0~800℃ |
≤2MPa |
≤9m/s |
保护管（III）
M33*2 |
WRER-15 |
E |
双支热电偶 |
WRNR2-15 |
K |
WRER2-15 |
E |
单支热电偶 |
WRNR-15A |
K |
保护管（IV）
ZG1″（NPT1″） |
WRER-15A |
E |
双支热电偶 |
WRNR2-15A |
K |
WRER2-15A |
E |
单支热电阻 |
WZP-15 |
Pt100 |
-200~500℃ |
M33*2 |
双支热电阻 |
WZP2-15 |
单支热电阻 |
WZP-15A |
ZG1″（NPT1″） |
双支热电阻 |
WZP2-15A |
保护管材质：1Cr18Ni9Ti
置入长度l(mm)：50 100 150 200 250 300 350 400 450 500
六、法兰连接热套热电偶（热电阻）
1、

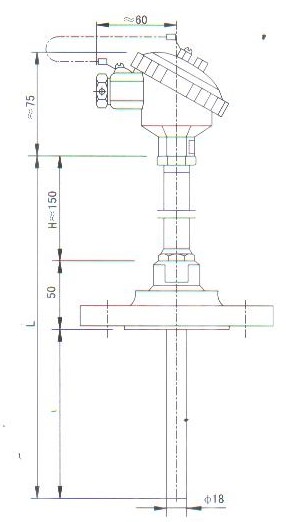

产品结构图
2、参数
| 名 称 |
型 号 |
分度号 |
测温范围 |
公称压力 |
流 速 |
保护管材料 |
单支热电偶 |
WRN-4318 |
K |
0~800℃ |
4MPa |
≤80m/s |
1Cr18Ni9Ti |
WRE-4318 |
E |
0~600℃ |
双支热电偶 |
WRN2-4318 |
K |
0~800℃ |
WRE2-4318 |
E |
0~600℃ |
单支热电阻 |
WZP-4318 |
Pt100 |
-200~500℃ |
双支热电阻 |
WZP2-4318 |
置入长度l(mm)：50 100 150 200 250 300 350 400 450 500

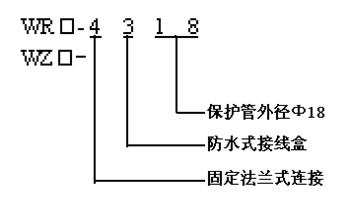

3、型谱
七、锥形管法兰连接热套热电偶（热电阻）

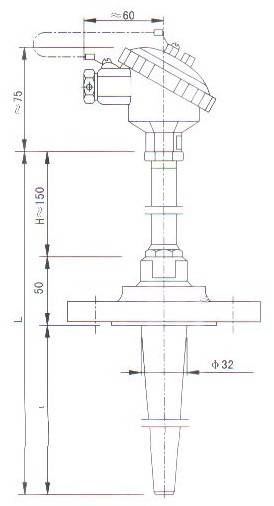

1、产品结构图
2、
参数
名 称 |
型 号 |
分度号 |
测温范围 |
公称压力 |
流 速 |
保护管材料 |
单支热电偶 |
WRN-43C |
K |
0~800℃ |
4MPa |
≤80m/s |
1Cr18Ni9Ti |
WRE-43C |
E |
0~600℃ |
双支热电偶 |
WRN2-43C |
K |
0~800℃ |
WRE2-43C |
E |
0~600℃ |
单支热电阻 |
WZP-43C |
Pt100 |
-200~500℃ |
双支热电阻 |
WZP2-43C |
置入长度l(mm)：50 100 150 200 250

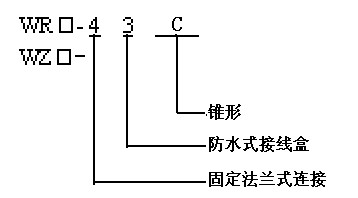

3、型谱
|
|
