应用

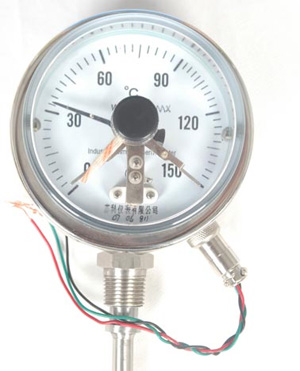

WSSX系列电接点双金属温度计应用于生产现场对温度需自动控制和报警。直接测量各种生产过程中-80～500℃范围内体、蒸汽和气体介质温度。
特点
· 现场显示温度，直观方便；
· 具有自动切断电源和报警功能；
· 安全可靠，使用寿命长；
· 多种结构形式，可满足不同要求。
工作原理
电接点双金属温度计是利用温度变化时带动触点变化，当其与上下限触点或断开的同时，使电路中的继电器动作，从而自动控制及报警。
主要技术参数
· 产品执行标准：JB/T8803-1998 GB3836-83
· 标度盘公称直径：100
· 精度等级：（1.0），1.5
· 热响应时间：≤40S
· 防护等级：IP55
· 正常工作大气条件：温度-25～+55℃，相对湿度≤85%
· 设定点误差：设定点误差应不超过基本误差限的1.5倍。
· 切换差：切换差应不超过基本误差限的1.5倍。
· 切换重复性：切换重复性极限范围不大于基本误差限绝对值的1/2。
| 电气参数 |
额定功率VA |
高工作电压V |
大允许电流 |
10 |
220 a.c |
0.7A |
24 d.c |
|
| 选型编码 |
型号命名方法
WSS |
|
双金属温度计 |
|
X |
|
电接点结构 |
| 表盘公称直径 |
-4 |
|
Φ100 |
| 表盘形式 |
0 |
|
轴向（直型） |
| 1 |
|
径向（角型） |
| 8 |
|
万向（可调角型） |
| 安装固定形式 |
0 |
|
无固定装置 |
| 1 |
|
可动外螺纹 |
| 2 |
|
可动内螺纹 |
| 3 |
|
固定螺纹 |
| 4 |
|
固定法兰 |
| 5 |
|
卡套螺纹 |
| 6 |
|
卡套法兰 |
| 保护形式 |
M |
|
上下限 |
| N |
|
双上限 |
| P |
|
双下限 |
|
| 备注： |
| 选型须知：请提供型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、长度或插入深度。 |
| 选型举例：万向型，表盘直径Φ100，测温范围0～400℃，1.5级，活动外螺纹M27×2，长度450mm |
| WSSX-481， 0～400℃，L=450， M27×2，1.5级 |
| 型号及规格 |
型号 |
测温范围 |
精度等级 |
保护管材料 |
规格 |
安装固定装置 |
WSSX-400 |
-80～+40
-40～+80
0～50
0～100
0～150
0～200
0～300
0～400
0～500 |
1.5 |
1Cr18Ni9Ti
304
316
316L
哈氏C-276 |
75
100
150
200
300
400
500
750
1000 |
无固定装置 |
WSSX-401 |
WSSX-480 |
WSSX-401 |
可动外螺纹 |
WSSX-411 |
WSSX-481 |
WSSX-402 |
可动内螺纹 |
WSSX-412 |
WSSX-482 |
WSSX-403 |
固定螺纹 |
WSSX-413 |
WSSX-483 |
WSSX-404 |
固定法兰 |
WSSX-414 |
WSSX-484 |
WSSX-405 |
卡套螺纹 |
WSSX-415 |
WSSX-485 |
WSSX-406 |
卡套法兰 |
WSSX-416 |
WSSX-486 |
|
| 备注：特殊形式可根据协议订货。 |
| 电接点双金属温度计电接点接线方式 |
 |
|
