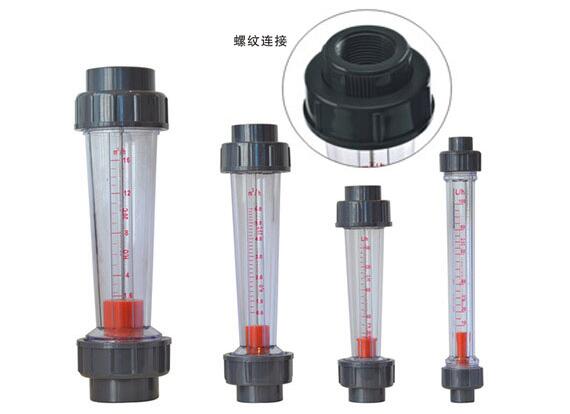

slk-LZS型螺纹式塑料管转子流量计锥管主要部分均由AS，ABS塑料制成，有较好的耐腐性能，具有结构合理、体积小、重量轻、锥管不易破碎等特点。可广泛应用于化工、环保、食品等工业部门。
连接方式可分为：插接、焊接、螺纹和法兰连接四种。

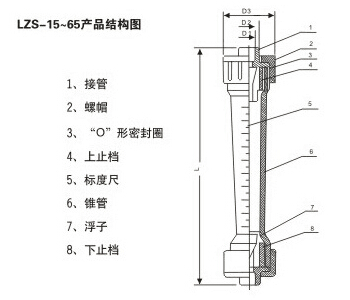

产品结构图
螺纹式塑料管转子流量计技术参数
型号 |
公称
通径
DN |
测量范围 |
精度 |
允许被测
状况 |
尺寸（mm） |
适用管道（dg）mm |
长管型 |
短管型 |
温度℃ |
压力MPa |
长管型 |
短管型 |
L |
D1 |
D2 |
D3 |
L |
D1 |
D2 |
D3 |
LZS-15 |
15 |
10-100l/h
16-160l/h
25-250l/h
40-400l/h
60-600l/h |
5-50l/h
10-100l/h
16-160l/h
25-250l/h
40-400l/h
50-500l/h
60-600l/h
100-1000l/h |
±4% |
0-60 |
≤0.6 |
280 |
内G1/2″ |
26 |
45 |
202 |
内G1/2″ |
26 |
45 |
15 |
LZS-25 |
25 |
100-1000l/h
160-1600l/h
250-2500l/h |
100-1000l/h
160-1600l/h
250-2500l/h |
380 |
内G3/4″ |
39 |
68 |
226 |
内G3/4″ |
39 |
60 |
25 |
LZS-32 |
32 |
|
0.4-4m3/h
0.6-6m3/h |
|
|
|
|
288 |
内G1″ |
49.5 |
74 |
32 |
LZS-50 |
50 |
0.4-4m3/h
0.6-6m3/h
1-10m3/h
1.6-16m3/h |
1-10m3/h
1.6-16m3/h |
430 |
G11/2″ |
73 |
98 |
341 |
内G11/2″ |
73 |
98 |
50 |
LZS-65 |
65 |
|
2.5-16m3/h
5-25m3/h
8-40m3/h
12-60m3/h |
|
|
|
|
430 |
内G2″ |
88 |
122 |
65 |
备注 |
长管无导杆(除特殊注明外)短管有导杆 |
LZS-塑料管精密耐用转子流量计零部件材料 锥管为AS，接管螺帽、上下止档、浮子为ABS LZS-C长管型 LZS-D短管型
