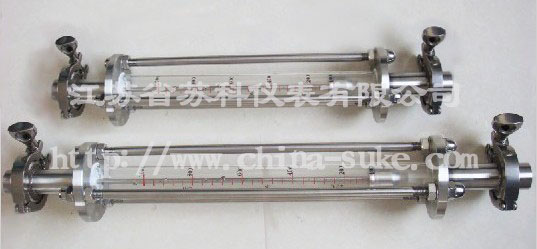

卫生型玻璃转子流量计
|
LZB-()W型卫生型玻璃转子流量计是带有刻度且透明的玻璃管，能直接观察被测量介质流动状态的指示型流量计。适用于测量单相非脉动液体流体的流量。卫生型玻璃转子流量计与被测量介质接触的部位（除玻璃管外）均采用0Cr18Ni9或0Cr17Ni12Mo2材料生产，具有较强的耐腐性能，可检测酸（氢氟酸除外）、碱、氧化剂和其它腐蚀性的液体的流量，而在流量计上配备卫生型快装卡箍接头，方便了现场安装、维修。卫生型玻璃转子流量计广泛应用于食品、制药、化工等行业。
流量计的工作原理
流量计的测量部分是由一直垂直安装的锥犁玻璃管和在管内可以上下移动的浮子组成。当具有一定动能的被测量介质流经锥犁玻璃管时，被测量介质的浮力将具有几何形状的浮子浮起时，浮子的读数位置与对应在锥犁玻璃管上的流量刻度线想配合，就能读出此时通过管道内流体的瞬时流量，随着流体动能的变化，浮子的位置也在不断的变化，而对应的读数值也在变化。
外形尺寸：
| 型 号 |
LZB-15W |
LZB-25W |
LZB-40W |
LZB-50W |
LZB-80W |
LZB-100W |
高度尺寸
（mm） |
470 |
470 |
570 |
570 |
660 |
660 |
规格型号及流量参数
产品型号 |
公称直径
（mm） |
流量范围
（L/h） |
密封压力
（Mpa） |
耐 压
（Mpa） |
精 度
（％） |
备 注 |
LZB-15W |
DN15 |
16~160 |
≤0.6 |
≤0.9 |
2.5 |
|
25~250 |
40~400 |
LZB-25W |
DN25 |
40~400 |
≤0.6 |
≤0.9 |
2.5 |
|
60~600 |
100~1000 |
LZB-40W |
DN40 |
160~1600 |
≤0.6 |
≤0.9 |
2.5 |
|
250~2500 |
LZB-50W |
DN50 |
400~4000 |
≤0.4 |
≤0.6 |
2.5 |
|
600~6000 |
LZB-80W |
DN80 |
1000~10000 |
≤0.4 |
≤0.6 |
2.5 |
|
1600~16000 |
LZB-100W |
DN100 |
5000~25000 |
≤0.4 |
≤0.6 |
2.5 |
|
8000~40000 |
|
|
|
