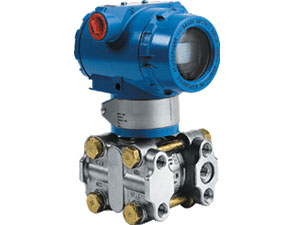

slk-1151/3351AP型绝对压力变送器
|
slk-1151/3351AP型绝对压力变送器可实现对除气系统、蒸馏塔、蒸发器和结晶器等设备内的绝对压力测量，允许在10Mpa下的压力。绝对压力变送器的δ室一侧接受被测绝对压力信号，另一侧被封闭成高真空基准室，然后将其转换成4～20mA DC信号输出。
技术性能和参数：
输出信号：二线制4～20mA DC
二线制4～20mA直流信号上叠加数字信号（智能）
供电电源：12～45VDC
电源影响：<0.005%/V
负载影响：电源稳定时，无负载影响。
测量精度：调校量程的±0.2%，±0.25%，±0.5%
（标配精度为±0.5%，若选择其他精度请在订货选型时注明。）
迁移特性：大正迁移量500%
大负迁移量600%
注：1、负迁移量的绝对值，不大于一个工程大气压。
2、迁移后的上限或下限绝对值，均不应超过大测量范围的上限值。
3、绝对压力变送器不能进行负迁移。
阻尼：通常可在0.2～1.67秒之间可调，当灌充惰性液或带远传装置时，时间常数会增大。
启动时间：﹤2秒，不需预热
工作环境：环境温度：-29～93℃（模拟放大器）
-29～65℃（带显示表头）
环境湿度：0～95%
防护特性：IP65
防爆类型：隔爆型 ExdIIBT4
本安型 ExiaIICT4
静压影响：零位误差：±0.5%大量程限值，对于32MPa在管道压力下通过调零给予校正。
电磁辐射影响：0.05%大量程值，接受辐射频率27～500MHz，试验场强3V/m。
振动影响：任何方向200Hz振动时，±0.05%/g。
安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来消除。
产品选型：
| slk1151/3351AP |
绝对压力变送器 |
|
代码 |
量程范围 |
4 |
0-4～40KPa |
5 |
0-40～250KPa |
6 |
0-0.16～1.0MPa |
7 |
0-0.4～2.5MPa |
8 |
0-1.6～10MPa |
|
代码 |
输出 |
E |
非智能型（4-20mA） |
S |
智能式(HART协议) |
|
代号 |
结构材料 |
法兰和接头 |
排气/排液阀 |
隔离膜片 |
灌充液体 |
22 |
316不锈钢 |
316不锈钢 |
316不锈钢 |
硅油 |
23 |
316不锈钢 |
316不锈钢 |
哈氏合金C |
24 |
316不锈钢 |
316不锈钢 |
蒙乃尔 |
25 |
316不锈钢 |
316不锈钢 |
钽 |
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
35 |
哈氏合金C |
哈氏合金C |
钽 |
|
44 |
蒙乃尔 |
蒙乃尔 |
蒙乃尔 |
|
|
代号 |
选项 |
M1 |
0-100%线性指示表 |
M2 |
LED显示表 |
M3 |
LCD显示表 |
B1 |
管装弯支架 |
B2 |
板装弯支架 |
B3 |
管装平支架 |
C0 |
1/2-14NPT锥管内螺纹接头 |
C1 |
1/2-14NPT引压接头后部焊接引压管Φ14 |
C2 |
丁字形螺纹接头M20×1.5，带后部焊接Ф14引压管的球锥连接头 |
d |
隔爆型dⅡBT4 |
i |
本安型iaⅡCT6 |
|
|
