| ●仪表特点 |
| 1、结构简单：无任何可动或弹性元件，因此可靠性极高，维护量极少。 |
| 2、安装方便：内装式结构尤其显示出这一特点，无需任何专用工具。 |
| 3、调整方便：零位、量程两个电位器可在液位检测有效范围内任意进行零点迁移或量程的改变，两个 |
| 调整互不影响。 |
| 4、用途广泛；适用于高温高压、强腐蚀等介质的液位测量。 |
| ●性能指标 |
| 有效检测范围： |
0-0.2-20m |
输出信号： |
4-20mA、二线制 |
| 精度： |
0.5级、1级、1.5级 |
供电电源： |
负载电阻 0-750Ω DC24V |
| 承压范围： |
负压、常压、高压(32MPa以下) |
固定方式： |
螺纹安装M20×1.5、M27×2法兰 |
| 工茁度： |
-50～240℃ |
|
安装DN15、DN25、DN50、DN80。 |
| 环境温度： |
-20～75℃ |
|
特殊规格可根据用户要求定制 |
| 适用介质： |
酸、碱、盐或对聚四氟乙烯无 |
现场显示： |
模拟显示0-100%、数字显示、现 |
| |
腐蚀的任意介质 |
|
场深度 |
|
| |
●选型表
型谱
|
说明 |
slk60 |
|
|
类质 |
1 |
|

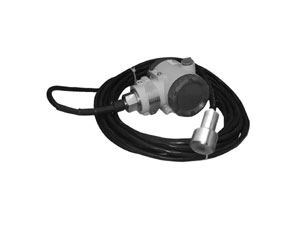

沉入缆式液位变送器 |
| 2 |
|
插入杆式液位变送器 |
变送器类型 |
G |
|
标准型 |
| D |
|
隔爆型（Exd ⅡCT6 1区不含乙炔） |
| I |
|
本安型（Exd ⅡCT4 1区） |
过程连接型 |
T |
|
外螺纹连接管M20×1.5 |
| F |
|
法兰DN50 PN 0.6MPa GP9119.6-88 |
| E |
|
法兰DN100 PN 0.6MPa GP9119.6-88 |
| S |
|
M27×2外螺纹 |
| Y |
|
约定的特殊要求 |
密封要求 |
4 |
|
耐强腐蚀 |
| 8 |
|
抗结晶 |
指示表头 |
M1 |
|
指针表头 |
| M2 |
|
数显表头 |
精度等级 |
02 |
|
0.5% |
| 05 |
|
1% |
| 07 |
|
1.5% |
| |
-□ |
|
线长（mm） |
| |
-□ |
|
液位量程（mm） |
