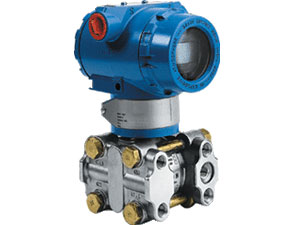

产品概述
　　 slk1151/3351GP型电容式压力变送器是我公司引进国外先进技术和设备生产的新型变送器，关键原材料，元器件和零部件均采用进口，整机经过严格组装和测试，该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。同时与传统1151以及其它知名同类产品直接替换，有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展，该系列产品设计小巧精致外，更推出具有HART现场总线协议和智能化功能。
  slk1151/3351GP型压力变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后转变成4～20mA DC信号输出。智能型压力变送器可与HART手操器相互通讯，通过它进行设定，监控或与上位机组成现场监控系统。
工作原理

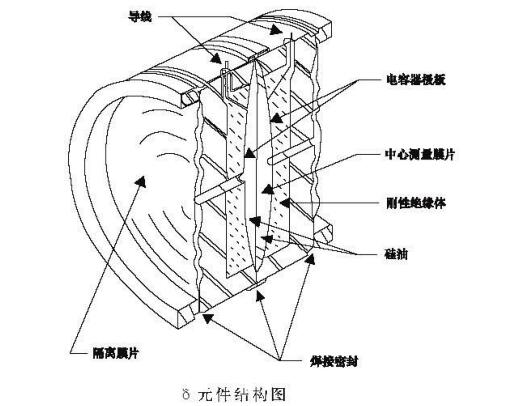

　　slk1151/3351GP型电容式压力变送器过程压力通过两侧或一侧的隔离膜片、灌充液传至d室的中心测量膜片。中心膜片是一个张紧的弹性元件，它对于作用在其上的两侧压力差产生相应变形位移，其位移与差压成正比，最大位移约0.1mm，这种位移转变在电容极板上形成差动电容，由电子线路把差动电容转换成二线制的4~20mA DC信号输出。（见图）

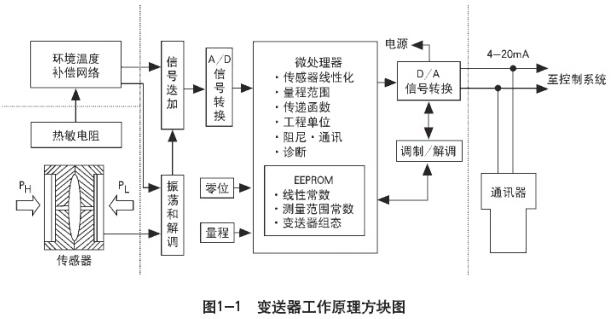

上图是电容式压力变送器基本工作原理，下图将叙述各部件的功能。

产品特点
◆精度高
◆稳定性好
◆二线制（特殊可四线制）
◆固体元件，接插式印刷线路板
◆小型、重量轻、坚固抗震
◆量程、零点外部连续可调
◆正迁移可达500%；负迁移可达600%
◆阻尼可调
◆单向过载保护特性好
◆无机械可动部件，维修工作量少
◆全系列统一结构，零部件互换性强
◆接触介质的膜片材料可选择(316L、TAN、HAS-C、MONEL等耐腐蚀材料)
◆防爆结构，全天候使用
◆智能HART现场总线协议
功能参数
使用对象：液体、气体和蒸汽
测量范围：0~0.1KPa至0~40Mpa
输出信号： 4~20mA DC(特殊可为四线制220V供电，0~10mA DC输出)

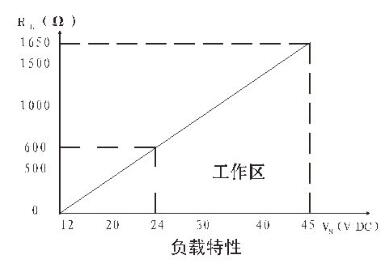

供电电源：12~45V DC,一般为24V DC(见图负载特性)

负载特性：与供电电源有关，在某一电源电压时带负载能力见上图(负载特性)，负载阻抗RL与电源电压Vs关系为：RL≤50（ 　　　　　Vs-12）
指示表：指针式线性指示0~100%等分刻度或LCD液晶式、LED数码管显示。
防　爆：a.隔爆型? dIIBT4
　　　b.本质安全型? iaIICT6
量程和零点：外部连续可调
正负迁移：零点经过正迁移或负迁移后，量程、测量范围的上限值和下限值的绝对值，均不能超过测量范围上限的100%。（智　　　　　能型:量程比15:1）
　　　　　最大正迁移量为最小调校量程的500%；最大负迁移量为最小调校量程的600%。
温度范围：放大器工作温度范围：-29~93℃(TL型为：-25~70℃)
　　　　灌充硅油的测量元件：-40~104℃
　　　　法兰式变送器灌充高温硅油时:-20~315℃，普通硅油:-40~149℃
静　　压：1、4、10、25、32MPa
湿　　度：相对湿度为0~100%
容积吸取量：＜0.16cm3
阻尼(阶跃响应)：充硅油时，一般在0.2s到1.67s之间连续可调

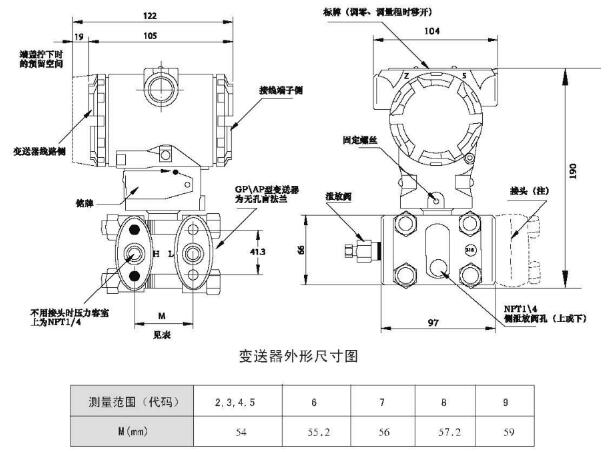

外形尺寸与安装连接示意图(注:该尺寸仅供参考,以实际产品尺寸为准)
