slkLC系列椭圆齿轮流量计是容积式流量计的一种，是在流量仪表中精度高的一类，用于精密的连续或间断的测量管道中液体的流量或瞬时量，它特别适用于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。
椭圆齿轮流量计工作原理

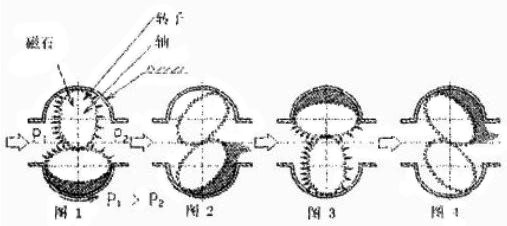

   椭圆齿轮流量计的测量部分主要由两个相互啮合的椭圆齿轮及其外壳（计量室）所构成，如下图所示。

   椭圆齿轮在被测介质的压差△p的作用下，产生作用力矩使其转动。转子1和转子2互相交替地由一个带动另一个转动。每个转子上有两个磁石，转信号发生元件，在腔体底部两轴中心点有一磁性信号检测元件，每当磁石转到检测元件处，传感器计数一下转一个脉冲。每个脉冲对应一定的介质排出量F，F=XXml/p，所以可求得单位时间内的体积流量Qm：Qm=F*H，F为每个脉冲排除的介质量；H单位时间的脉冲数。
