1.引言
    近年以来，随着流量计量行业的发展，电磁流量计以其无可动部件、无压力损失、测量量程范围宽等优点应用于各种场合，而在使用过程中遇到的一个难题就是如何提高大口径流量计量的准确度。如果使用管道式电磁流量计测量大口径管道流量，则其体积大、加工成本高并且标定和安装维修都十分困难，给工程应用带来很多不便。所以在这种情况下，一般用插人式电磁流量计代替管道式电磁流量计用于测量大口径管道的流量。但是插入式电磁流量计会产生非线性现象，影响测量的准确性。现在很多学者解决这个问题多采用的是多段非线性补偿方法，把整个量程范围里面的流量分成多个流量段，再分别求解出不同阶段的流量系数，从而可以得出各段的流量值。但是这种方法使用起来比较复杂，且精度也受到了限制。所以本文从电磁流量计自身结构出发，找出产生非线性现象的原因，从源头上找出提高插入式电磁流量计线性度的方法。
2.插入式电磁流量计工作原理
    插入式电磁流量计测量原理是基于法拉第电磁感应定律E=BLv

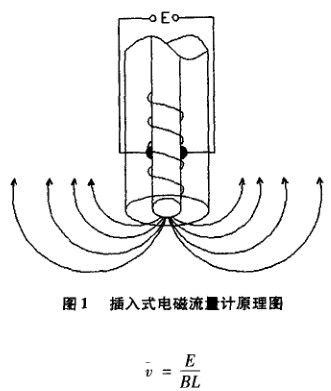

其中，E为两电极之间产生的感应电动势，B为磁感应强度，L为切割磁感线的有效长度，为平均流速，流质为导电介质，原理图如图1所示。并且(1)式经变换可表示为

当B和都为常数时，只要测得感应电动势E就可以得到平均流速，因被测管道的横截面积已知，这样就可以很容易求得某导电流质的体积流量

其中，D为被测管道内径，Q为体积流量。
由(3)式可知，当插入管道结构一定时，体积流量P与比值E／B成正比，而与流体的温度、密度、管内压力等无关。
当磁感应强度B为常数时，体积流量Q与感应电动势E成正比，即体积流量与感应电动势之间是完全呈线性关系的。
3.传感器线性度评定
    线性度是传感器的主要静态性能指标之一，其定义为测试系统的输出和输入系统能否像理想系统那样保持正常值比例关系(线性关系)的一种度量。线性度反应了校准曲线与某一规定直线一致的程度，此规定直线即为按一定方法确定的理想直线。线性度又称为非线性度，参考GB／T18459—2001《传感器主要静态性能指标计算方法》中的线性度定
义：正、反行程实际平均特性曲线相对于参比直线(拟合直线)的大偏差，用满量程输出的百分比来表示。这一指标通常以线性误差表示

其中，△max为大残差，Y为理论满量程输出。本文采用小二乘法进行线性度评定，即拟合直线为小二乘直线。小二乘直线保证了传感器实际输出的平均值对它的偏差的平方和为小，即可以保证拟合直线得到的结果与实测结果之间的偏差很小，更具可靠性。根据定义，线性度即是校准曲线对这条小二乘拟合直线的偏离程度。
4插入式电磁流量计非线性现象成因

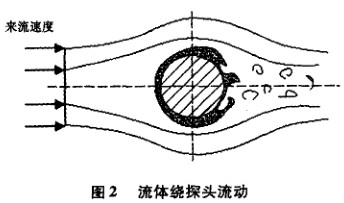

    插入式电磁流量计使用时在被测管道合适位置处打孔插入以测量导电流体流量，并且可以在不断流的情况下取出进行清洗和维修，操作十分方便。但是插入管道的探头对于管道流场来说，相当于引入了一个阻流器件，流体对此探头进行绕流运动，如图2所示。

其中，△max为大残差，Y为理论满量程输出。本文采用小二乘法进行线性度评定，即拟合直线为小二乘直线。小二乘直线保证了传感器实际输出的平均值对它的偏差的平方和为小，即可以保证拟合直线得到的结果与实测结果之间的偏差很小，更具可靠性。根据定义，线性度即是校准曲线对这条小二乘拟合直线的偏离程度。
