1.液面的迁移
    应用差压变送器测量液面时，如果差压变送器的正、负压室与容器的取压点处在同一水平面上，就不需要迁移。而在实际应用中，出于对设备安装位置和便于维护等方面的考虑，测量仪表不一定都能与取压点在同一水平面上；又如被测介质是强腐蚀性或重粘度的液体，不能直接把介质引入测压仪表，必须安装隔离液罐，用隔离液来传递压力信号，以防被测仪表被腐蚀。这时就要考虑介质和隔离液的液柱对测压仪表读数的影响。
    差压变送器测量液位安装方式主要有三种，为了能够正确指示液位的高度，差压变送器必须做一些技术处理——即迁移。迁移分为无迁移、负迁移和正迁移.。
1.1 无迁移
    将差压变送器的正、负压室与容器的取压点安装在同一水平面上，如图1所示。


    设A点的压力为P-，B点的压力为P+，被测介质的密度为ρ，重力加速度为g，则ΔP= P+- P-=ρgh+ P-- P-=ρgh；如果为敞口容器，P-为大气压力，ΔP=P+=ρgh，由此可见，如果差压变送器正压室和取压点相连，负压室通大气，通过测B点的表压力就可知液面的高度。
    当液面由h=0变化为h=hmax时，差压变送器所测得的差压由ΔP=0变为ΔP=ρghmax，输出由4mA变为20mA。
    假设差压变送器对应液位变化所需要的仪表量程为30kPa，当液面由空液面变为满液面时，所测得的差压由0变为30kPa，其特性曲线如图4中的(a)所示。

1.2 负迁移
    如图2所示，为了防止密闭容器内的液体或气体进入差压变送器的取压室，造成引压管线的堵塞或腐蚀，在差压变送器的正、负压室与取压点之间分别装有隔离液罐，并充以隔离液，其密度为ρ1。
当H=0时，P+=ρ1gh1 P-=ρ1g(H+h1)  ΔP= P+- P-=-ρ1gH
当H=Hmax时，P+=ρ1gh1 +ρgH P-=ρ1g（H+h1）
ΔP= P+- P-=ρgH-ρ1gH=(ρ-ρ1)gH
    当H=0时，ΔP=-ρ1gH，在差压变送器的负压室存在一静压力ρ1gH，使差压变送器的输出小于4mA。当H=Hmax时，ΔP=(ρ-ρ1)gHmax，由于在实际工作中ρ1》ρ，所以，在高液位时，负压室的压力也远大于正压室的压力，使仪表输出仍小于实际液面所对应的仪表输出。这样就破坏了变送器输出与液位之间的正常关系。为了使仪表输出和实际液面相对应，就必须把负压室引压管线这段H液柱产生的静压力ρ1gH消除掉，要想消除这个静压力，就要调校差压变送器,也就是对差压变送器进行负迁移，ρ1gH这个静压力叫做迁移量。

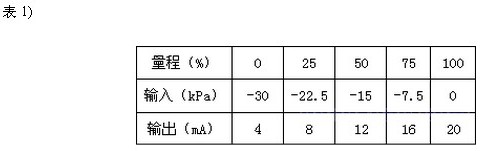

    调校差压变送器时，负压室接输入信号，正压室通大气。假设仪表的量程为30kPa，迁移量ρ1gH=30kPa，调校时，负压室加压30kPa，调整差压变送器零点旋钮，使其输出为4mA；之后，负压室不加压，调整差压变送器量程旋钮，直至输出为20mA，中间三点按等刻度校验。输入与输出的关系见表1)

    当液面由空液面升至满液面时，变送器差压由ΔP=-30kPa变化至ΔP=0kPa，输出电流值由4mA变为20mA，其特性曲线如图4中的(b)所示。
1.3 正迁移
    在实际测量中，变送器的安装位置往往与低液位不在同一水平面上，如图3所示。容篇敞口容器，差压变送器的位置比低液位低h距离，ΔP=P =ρgH+ρgh。
当H=0时，ΔP=ρgh，在差压变送器正压室存在一静压力，使其输出大于4mA。
当H=Hmax时，ΔP=ρgH+ρgh，变送器输出也远大于20mA，因此，也必须把ρgh这段静压力消除掉，这就是正迁移。

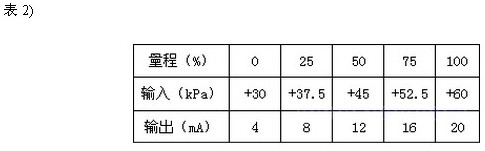

    调校时，正压室接输入信号，负压室通大气。假设仪表量程仍为30kPa，迁移量ρgh=30kPa。 输入与输出的关系见表2)。

    其特性曲线如图4中的(c)所示。如果现场所选用的差压变送器属智能型，能够与HART手操器进行通讯协议，可以直接用手操器对其进行调校。
1.4 测量范围、量程范围和迁移量的关系

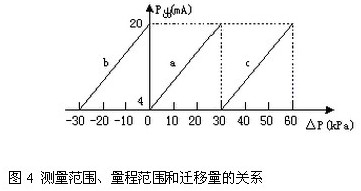

    差压变送器的测量范围等于量程和迁移量之和，即测量范围=量程范围+迁移量。如图4所示，a量程为30kPa，无迁移量，测量范围等于量程为30kPa；b量程为30kPa，迁移量为-30kPa，测量范围为-30～0kPa；c量程为30kPa，迁移量为30kPa，测量范围为30～60kPa。

    由此可见，正、负迁移的输入、输出特性曲线为不带迁移量的特性曲线沿表示输入量的横坐标平移。正迁移向正方向移动，负迁移向负方向移动，而且移动的距离即为迁移量。
    综上所述，正、负迁移的实质是通过调校差压变送器，改变量程的上、下限值，而量程的大小不变。如果从负压室来看，也可以简单理解为正迁移，好比在负压室增加ρgh迁移量，而正迁移好比在负压室减少ρgh迁移量。
利用迁移原理对液面测量方法进行改进
    从以上分析中可以了解到差压变送器测液面正、负迁移的原理，这样在实际应用中，就可以根据生产装置的工艺情况和仪表的使用条件及周围环境等灵活应用，对液面的测量方法进行相应的改进。
