差压式孔板流量计工作原理

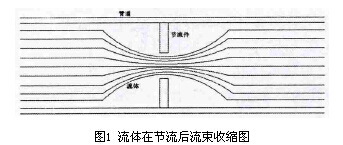

    差压孔板式流量计管道内的连续流动流体在经过孔板时，流体截面急剧收缩，在管壁处产生阻力大，流速降低大，流速低，压力高，而管道中心处流速大，压力低，其结果使流体在径向由孔板中心至边缘形成加速度。在这一径向加速度的影响下，靠近管壁的流体质点流向发生偏转向孔板口处流动，形成流束的局部收缩（见图1）。在孔板开孔中心处流速快，静压力低，使流体在经过孔板节流前与在孔板节流时，出现压力差，此压力差与流体的流量平方成正比例关系，流体的流量依靠这种正比例平方关系进行计算。

差压孔板式流量计使用优点：
①孔板按标准制造无须标定。结构牢固，性能稳定可靠，使用寿命长，维修方便、适应性强和价格较低；
②应用范围广泛；
③检测件与变送器、显示仪表可以由不同厂家生产提供，便于规模经济生产。
缺点：
①测量精度普遍偏低；
②范围度窄，一般仅3：1～4：1；
③现场安装条件要求高；
④压损大（指孔板、喷嘴等）。
