智能涡街流量计传感器在管道上可以水平、垂直或倾斜安装，但测量液体和气体时，为了防止气泡和液滴的干扰，安装位置需注意。

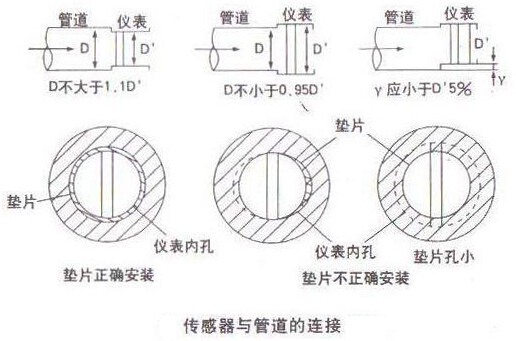

智能涡街流量计在与管道连接时要注意以下问题

1. 上、下游配管内径D与传感器内径D′相同，其差异满足下述条件：0.95D≤D′≤1.1D
2. 配管应与传感器同心，同轴度应小于0.05 D′
3. 密封垫不能凸入管道内，其内径可比传感器内径大1~2mm

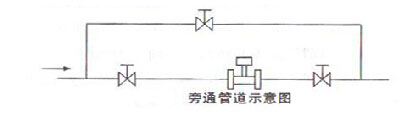

4. 如需断流检查与清洗传感器，应设置旁通管道如图所示

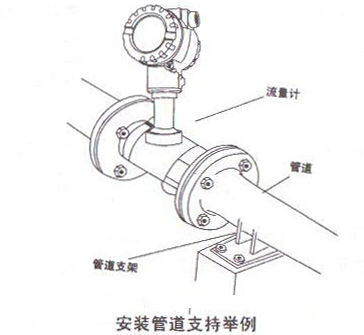

5. 减小振动对智能涡街流量计的影响应该转现场安装的一个突出问题来关注。首先，在选择传感器安装场所时应尽量注意避开振动源。其次，采用弹性软管连接在小口径中可以考虑。再就是，加装管道支撑物是有效的减震方法，一种管道支撑方法如图所示

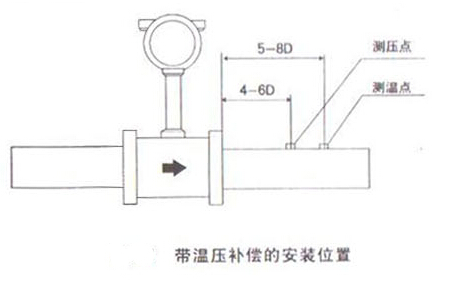

6. 电气安装应注意传感器与转换器之间采用屏蔽电缆或低噪声电缆连接，其距离不应超过使用说明书的规定。布线时应远离强功率电源线，尽量用单独金属套管保护。应遵循“一点接地”原则，接地电阻应小于10Ω。整体型和分离型都应在传感器侧接地，传唤器外壳接地点应与传感器“同地”。带温压补偿时安装位置，如图所示。
