原液车间浸渍工艺由一次打碱、喂粕、二次补碱和出料四部分组成。首先根据工艺要求设定一次打碱量，计算机系统进行运算得出一次打碱配比量，二次补碱是由计算机系统根据喂粕的实际投入量进行运算得出二次补碱配比量，其中一次打碱配比量和二次补碱配比量作为设定值，电磁流量计以此设定值为控制目标对碱液进行流量计量。
由于打碱配比量直接影响纤维素浸渍效果和粘胶质量，所以电磁流量计的计量显得更加重要。我们通过对电磁流量计工作原理的了解，能准确的避免故障的发生和出现故障后能够尽快解决，保证了电磁流量计的计量达到精度控制的目的。
1.电磁流量计的结构特点及工作原理
1.1电磁流羞计的结构特点
浸渍工艺采用的是智能方型分体式四键系列电磁流量计，由电磁传感器和转换器两部分组成。电磁传感器安装在工业过程管道上，它的作用是将流进管道内的液体体积流量值线性地变换成电势信号，并通过传输线将此信号送到转换器。转换器安装在离传感器不太远的地方，它将传感器送来的流量信号进行放大’并转换成与流量信号成正比的标准电信号输出，以进行显示、累积和调节控制。
电磁流量计还特别设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作方便，可以减少其他电磁流量计英文菜单所带来的不便。
1.2电磁流量计的工作原理
电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管，两只电极沿管径方向穿通管壁固定在测量管上。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生具有一定磁通量密度的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势。电动势正比于磁通量密度、测量管内径及流体平均流速的乘积，即:
E=KBDV
式中：电动势（电极间的流量信号电压）
B—磁通密度
D—测量管内径
V—平均流速
K—常数

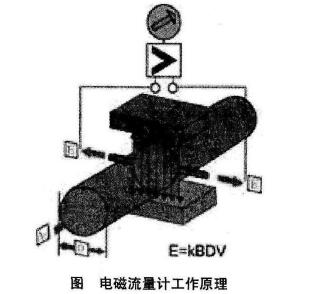

电动势（流量信号）由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流等信号，用于流量的控制和调节。下图为电磁流量计的工作原理。
2. 常用参数设置
仪表参数决定仪表的运行状态、计算方法、输出方式。正确地选用和设置仪表参数，可使仪表运行在最佳状态，能得到较高的测量显示精度和测量输出精度。下面是我们在使用中常用的参数设置。
2.1仪表量程设置
仪表量程是指流量测量的上限流量值(满量程）。上限流量值是针对输出信号和百分比显示而言的，它与电流输出上限值和频率(脉冲）输出上限值及显示值相对应。
2.2量程自动切换
转换器具有可选的两个量程自动切换功能，可方便地用于昼夜流量变化范围大的自动控制测量系统。
2.3流量方向选向
如果认为调试时的流体方向为正，而仪表显示为负，则将流量方向设定反向，反之亦然。
2.4流量零点修正
在电磁流量传感器的测量管内充满导电流体，并且流体处于静止不流动，转换器已经对流量计的零点做了智能化处理。若所配传感器的零点超出转换器的智能处理范围，需要进行流量零点修正。流量零点是用流速表示的，单位为。
2.5小信号切除点
小信号切除点设置是用量程的百分比流量表示的。选择允许小信号切除时，将切除流量、流速及百分比的显示与信号输出；选择禁止时，则不进行任何切除。
2.6电流输出类型
可在电流输出类型中选0~10mA或4~20mA模拟输出。模拟量电流输出内部为24V供电,在0~20mA信号下,可驱动750Ω的负载电阻。
2.7数字量输出
数字输出是指频率输出和脉冲输出，频率输出和脉冲输出在接线上用的是同一个输出点，因此在实际应用中选用频率和脉冲输出时，只选用其中的一种。
频率输出为连续方波，多用于数字的瞬时流量测量和短时间总量累积，输出范围为0~5000Hz, 频率输出对应的流量百分比=流量值/测满程值×频率范围。频率输出方式一般用于控制应用，作为浸渍工艺的电磁流量计采用是频率输出方式。
脉冲输出为矩形波脉冲串，通过脉冲当量选择，可读出累计流量的容积值，多用于长时间直接容积单位的总量累积。频率输出和脉冲输出一般为OC门输出形式。因此，应外接直流电源和负载。
3.常见故障的维护
电磁流量计由于长时间运行，会出现一些故障，影响到电磁流量计的正常使用，给生产带来损失，故障表现是多方面的，下面就我们对电磁流量计的维护经验做些介绍。
3.1无流量输出
检查电源部分是否存在故障，测试电源电压是否正常；测试保险丝通断；检査传感器箭头是否与流体流向一致，如不一致调换传感器安装方向；检查传感器是否充满流体，如没有充满流体，更换管道或垂直安装。
3.2信号越来越小或突然下降
测试两电极间绝缘是否损坏或被短路，两电极间电阻正常值应在之间；测量管内壁可能沉积污垢，应清洗和擦拭电极，切勿划伤内衬。测量管衬里是否损坏，如损坏应予以更换。
3.3零点不稳定
检查介质是否充满测量管及介质中是否存在气泡，如有气泡可在上游加装消气器，如水平安装可改成垂直安装；检查仪表接地是否完好，如不好，应进行三级接地（接地电阻≤100Ω）；检査介质电导率应不小于5ms/cm; 检查介质是否游积于测量管中，清除时注意不要将内衬划伤。
3.4流量指示值与实际值不符
检査传感器中的流体是否充满管，有无气泡，如有气泡可在上游加装消气器；检查各接地情况是否良好；检查流量计上游是否有阀，如有，移至下游或使之全开；检查转换器量程设定是否正确，如不对，重新设定正确量程。
3.5示值在某一区间波动
检査环境条件是否发生变化，如出现新干扰源及其它影响仪表正常工作的磁源或震动等，应及时清除干扰或将流量计移位；检查测试信号电缆，用绝缘胶带进行端部处理，使导线、内屏蔽层、外屏蔽层、壳体之间不相互接触。
