电磁流量计厂家推荐,高温导热油流量计,高温导热油用什么流量计

来源：作者：发表时间：2018-08-27 15:54:59【小中大】

高温导热油流量计
一：高温导热油流量计,高温导热油用什么流量计简介：
节流装置又称为差压式流量计,是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）组成广泛应用于气体.蒸汽和液体的流量测量.具有结构简单,维修方便,性能稳定,使用可靠等特点.孔板节流装置是标准节流件可不需标定直接依照国家标准生产,1.国家标准GB2624-81<流量测量节流装置的设计安装和使用>;2.国际标准ISO5167<国际标准组织规定的各种节流装置>3.化工部标准GJ516-87-HK06
高温导热油用什么流量计

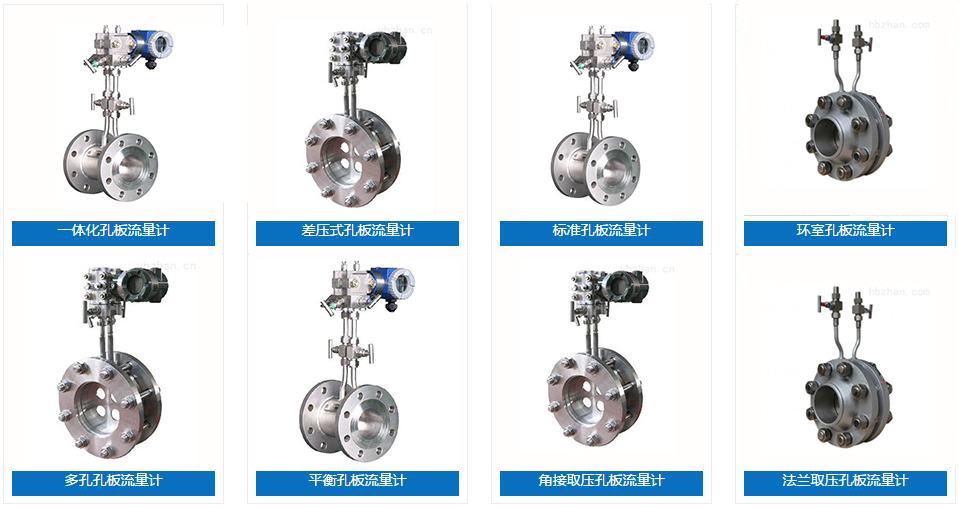

成品图

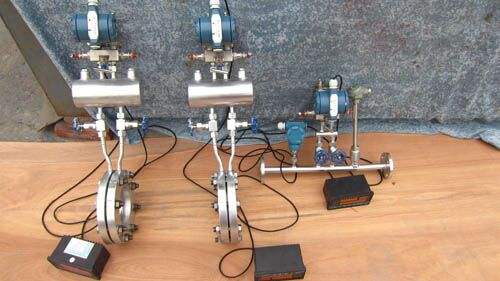

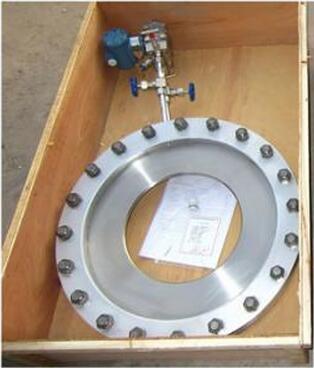

导热油流量计成品图
二、高温导热油流量计,高温导热油用什么流量计产品特点：
1、标准节流件是全用的，并得到了国际标准组织的认可，无需实流校      准，即可投用，在流量传感器中也是唯一的；
2、结构易于复制，简单、牢固、性能稳定可靠、价格低廉；
3、应用范围广，包括全部单相流体(液、气、蒸汽)、部分混相流，一般生 产过程的管径、工作状态(温度、压力)皆可以测量；
4、检测件和差压显示仪表可分开不同厂家生产，便于专业化规模生产。

三、高温导热油流量计,高温导热油用什么流量计工作原理：
充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。
在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。其基本公式如下：

c－流出系数　　无量纲
d－工作条件下节流件的节流孔或喉部直径
D－工作条件下上游管道内径
qm－质量流量　Kg/s
qv－体积流量　m3/s
ß－直径比d/D 无量纲
流体的密度Kg/m3
可膨胀性系数　　无量纲

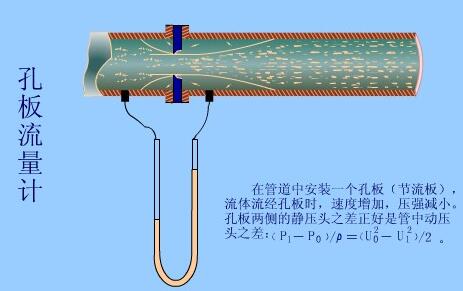

孔板流量计工作原理

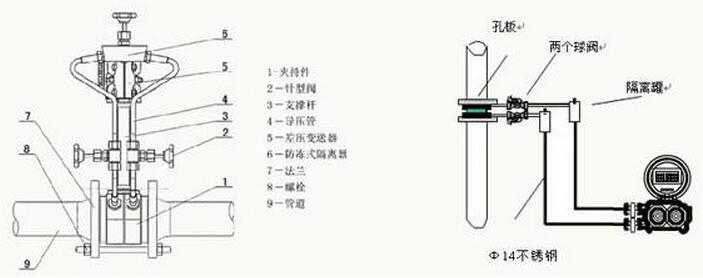

四：高温导热油流量计,高温导热油用什么流量计外形结构图：
1、节流装置组成：
节流件：标准孔板、标准喷嘴、长径喷嘴、1／4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等
2、取压装置：
环室、取压法兰、夹持环、导压管等连接法兰（国家标准、各种标准及其它设计部门的法兰）　、紧固件、测量管
五、高温导热油流量计,高温导热油用什么流量计技术参数：
1、基本参数：

节流件名称

适用管道

(DN mm)

适用直径比B(d/D)

应用特点

流出系数不确定度Ec%

设计标准

角接取压标准孔板

环室式

50－500

50－500

0.2－0.75

0.2－0.75

适用于清洁介质其中GD结构适合高温高压条件下流量的测量

0.6－0.75%

ISO5167

GB/T2624－93

夹紧环式

50－500

0.2－0.75

易于清除污物，可用于不太清洁流体流量的测量

斜钻孔式

450－1000(3000)

0.2－0.75

法兰取压标准孔板

50－1000

0.2－0.75

易于清除污物，适用于各种介质

0.6－0.75%

ISO5167

GB/T2624－93

径距取压标准孔板

50－1000

0.2－0.75

角接取压标准喷嘴

(ISA1932喷嘴)

50－500

0.3－0.8

压损小，寿命长，尤其适用于蒸汽流量测量

0.8－1.2%

ISO5167

GB/T2624－93

长径喷嘴

50－630

0.2－0.8

压损小寿命长，LGP型长径喷嘴组件适合高参数水和蒸汽流量测量

2.0%

ISO5167

GB/T2624－93

经典文丘利管

机械加工式

100－800

0.2－0.8

压力损失小，所需直管段小于孔板、喷嘴

1.0%

ISO5167

GB/T2624－93

粗焊铁板式

200－1200(2000)

0.4－0.7

1.5%

文丘利喷嘴

65－500

0.316－0.77

同上

1.2－1.75%

ISO5167

GB/T2624－93

1/4圆孔板

25－150

0.245－0.6

适用于低雷诺数

2.0－2.5%

DIN BS

锥形入口孔板

25－250

0.1－0.316

同上

2.0%

BS

圆缺孔板

50－1500

0.32－0.8

适用于赃污，有气泡析出或含有固体微粒的流体测量。

1.5%

DIN

偏心孔板

100－1000

0.46－0.84

1－2%

ASME

小孔板

12.5－40

0.2－0.75

适用于小管道流量测量

0.75%

ASME

透镜式孔板

12.5－150

0.2－0.75

适用于高压常温小管道流量测量

0.6－0.75%

ISO5167ASME

端头孔板

大于等于15

0.2－0.62



1.5－2.0%



双重孔板

25－400

0.2－0.8

适用于大流量测量





限流孔板

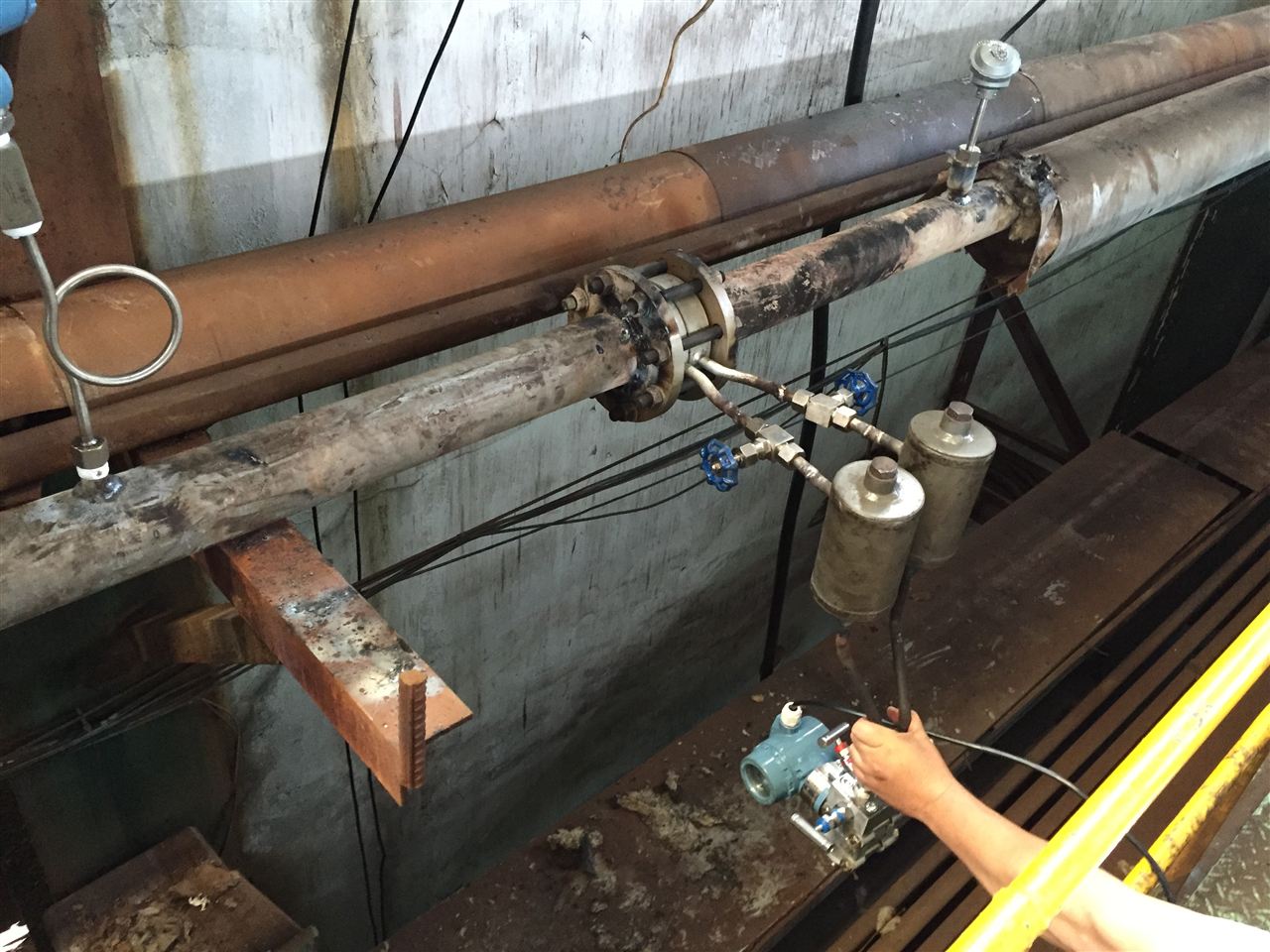

现场安装图

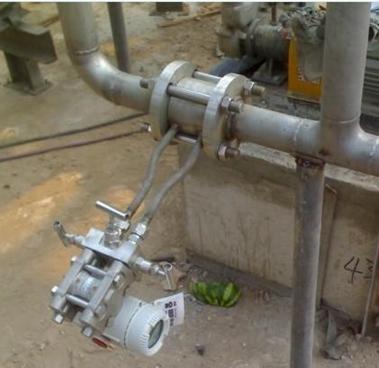

导热油流量计现场安装效果图

导热油流量计现场安装效果图

2、高温导热油流量计,高温导热油用什么流量计选型表

型号

说 明

SC-LGDK

节流装置（孔板流量计）



代号

按其结构特征的两大基本分类



K

孔板



P

喷嘴等



代号

公称压力（105Pa）



2.5

2.5



10

10



16

16



25

25



64

64



100

100



200

200



代号

口径(mm)



10～1600

10～1600mm



代号

按其结构形式细分



H

标准孔板(环室)



Y

标准孔板(法兰)



K

标准孔板(钻孔)



I

ISA 1932喷嘴



L

长径喷嘴



W

文丘利喷嘴



G

经典文丘利管



S

双重孔板



Q

圆缺孔板



Z

锥形入口孔板



R

1/4圆孔板



P

偏心孔板



N

整体(内藏)孔板



X

楔形孔板



T

不在上述之列的特殊节流装置



代号

介质



1

液体



2

气体



3

蒸汽



4

高温液体



代号

补偿形式



N

不带压力、温度补偿



P

带压力补偿输出



T

带温度补偿输出



Q

带压力、温度补偿输出



代号

变送器差压量程范围



0

微差压量程



1

低差压量程



2

中差压量程



3

高差压量程



代号

是否带现场显示



W

节流装置传感器



X

智能节流装置（流量计）

高温导热油流量计,高温导热油用什么流量计订货须知 ：

订货时请详细提供以下数据：

（1）被测介质

（2）zui大、常用、zui小流量。

（3）工作压力、工作温度

（4）介质密度、粘度

（5）管道材质、内径、外径

（6）允许压力损失

（7）取压方式

（8）现场管道敷设情况和局部阻力件形式。

售后服务承诺书：

1、经我公司所销售的仪表系列产品，确保两年内提供同等价位的产品及备品备件的销售,并按需方要求免费提供相应的。

2、我公司所提供的产品在一年内如出现产品质量问题（易损件或辅件除外）一律负责免费维修，并免费提供及需方的员工技能培训。

3、因我公司所提供的产品出现质量问题，经我公司技术部门核实,公司将派遣专业的技术人员赶赴现场处理问题至客户满意。

4，我们公司的服务宗旨是：诚信做事，诚信做人！让客户满意，放心，省心！
