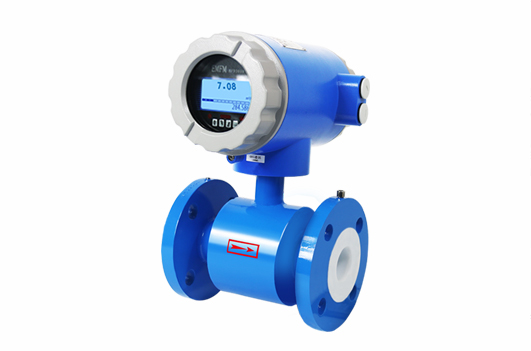

电磁流量计主要由传感器和转换器两部分组成，传感器设计是电磁流量计的关键，采用正弦波励磁。

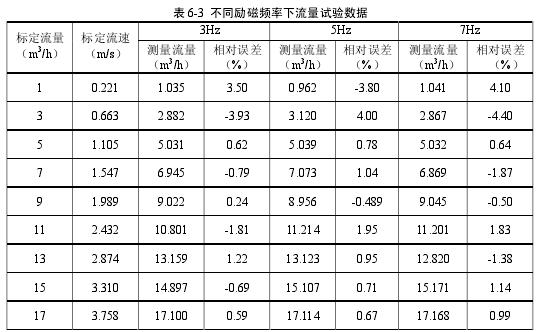

对于自行研制的电磁流量计进行室内流量测试。其中，电磁流量计设计管径为47mm，试验流体为水，且处于室温环境，采用标准计量罐标定，励磁频率在3~10Hz内变化，流量变化为0.5~5m/s，在一定试验环境下，不同励磁频率下流量试验数据如表6-3所示。
从表6-3可得，不同励磁频率下，流量测量误差也不同；当励磁频率一定时，流速在1m/s~2m/s范围内测量误差更小，对于小流量测量精度更高。试验结果表明励磁频率在3Hz左右时，注入量测量准确性更高，而且更加稳定可靠。
井下与地面数据通信
流量信号在井下与地面双向通信时，由于传输过程中信号上行速率与下行速率不同，所以选用了不同的载波频率，能够最大程度减小有用信号和直流信号衰减，所以设计井下与地面不同的滤波、放大等信号预处理电路。利用示波器得到了单芯电缆上传输信号如图 6-5 所示。
搭建室内试验平台
基于分层注水流量测调系统研究，需要试验验证注水井流量调节性能。首先进行室内试验，搭建了室内试验平台，不断改进其功能特性，该室内试验流量循环系统如图 6-6所示，包括：流量循环系统、电磁流量计、涡轮发电机、温度传感器、霍尔传感器、压力传感器、示波器、万用表、一体化电机及水嘴、上位机及配套电路等设备。
