集流式电磁流量计组合测井在喇嘛甸油田的应用

来源:作者:发表时间:2017-10-30 09:49:46

 【摘要】本文对集流式电磁流量计组合测井方法在喇嘛甸油田的实际测井应用情况进行总结,及通过与外流式电磁流量测井资料的对比分析,阐述了集流式电磁流量计组合测井在解决二、三类油层低注入量井的注入剖面测井中存在的优势。


        聚合物驱为主导的三次采油工业化应用项目,为老油田稳产作出了贡献,聚合物水溶液驱油是将聚合物与清水按特定比例混合,配制成驱油水溶液,通过注入井进入油层驱油。由于聚合物的物理、化学性质,使聚合物驱油在提高采收率的诸多方法中占有重要地位,

        随着油田开发的不断深入,大庆油田老区主力油层目前已经全面进入高含水期,目前在积极开展二、三类油层注聚开发试验,因此对二、三类油层注聚井注入剖面测试,掌握注入状况,及相关注聚剖面的调整,在油田开发中有着十分重要的意义。

1、问题的提出
        由于二、三类油层的物性较差,且全井全天注入量较低,射开小层数目多,单个层吸液量多数为几方/天,对其进行精确测量难度较大;尤其是对其底部地层吸液量的精确测量难度更大;目前在用的仪器测试精度较低,其一般仪器系数为1.1Hz/(m³/d)左右,测量误差偏大,在测量注入井底部各层的吸液量时尤其突出,已经难以满足用户对资料的需求。同时井筒内测量条件变化得更加复杂,注聚井由于长期注如入聚合物,聚合物的物理化学特性原因,导致井下管壁普遍存在不规则结垢,至使计算流动截面积无规律变化,因此对测量结果的准确性影响很大,目前常规测量方法无法有效克服其影响。零流量输出值误差为±2Hz左右,无法精确确定吸液底界,直接影响底部地层吸液量的测量结果准确性。

        目前测量注聚剖面的流量测量方法,如外流式电磁流量、脉冲中子氧活化、示踪相关流量等均是测量流速来计算流量的,在注入量很低的情况下,流速也非常低,不易准确测量,且结果误差很大。针对以上问题,今年年初我们在现场测试中,实验推广了集流式电磁流量计组合测井方法,在实际的测试施工中取得了良好的现场应用效果。

2、仪器简介

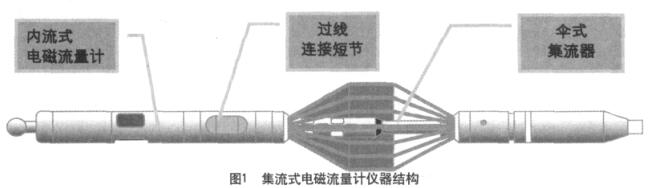

集流式电磁流量计结构见图1。
集流式电磁流量计仪器结构图
        (1)多参数井温仪为分公司仪器厂生产,仪器外径28mm,测量参数:井温、压力、磁定位,耐压:60MPA温度范围:0~125℃
        (2)集流式电磁流量计采用集流方式提高流速,利用集流伞进行集流,流体集中流过中心管,测量电磁探头位于中心管内,将测量套管内流速转变为测量仪器中心管内流速,有效提高了被测量的量值,提高测量的准确性。同时通过集流使被测量流体通过仪器的中心管,测量的是流过中心管得流体速度,克服了井壁结垢导致流动截面积变化对流速的影响,同时消除了零流量测量的影响因素,保证了零流量输出的稳定性。

        传统外流式电磁流量计仪器K值为1.1±0.1Hz/(m³/d),也就是说,几乎是只要有1Hz的波动,就会对流量测量结果产生1m³/d的误差。而内流式的电磁流量计,仪器K值为11±1Hz/(m³/d),即10Hz的波动,才会产生1m³/d的误差,仪器K 值提高一个数量级,即灵敏度提高一个数量级,其精度可达1% ,从根本上解决了低注入量的注聚井难以准确反映吸水底界的问题。

仪器达到技术指标:
        仪器外径42m m
        测量范围:0.5m³/d—60m³/d
        分辨率:0.2m³/d
        耐温: 85℃
        耐压:60M Pa

        在集流式电磁流量计组合测井中,采用了测量精度高、稳定性好的仕乐克内流式电磁流量计测量集流后内流道流量的方法和集流点测施工工艺。井内注入流体被集流后,流体通过固定截面积的内流道,消除由于井壁聚合物胶结物使流动截面积不规则变化对流量测量结果的影响;采用集流点测工艺测量流量,集流后通过内流道内的流体流速大大增加,提高了流量测量的精度和分辨率,从而提高了流量的测量准确度和分辨能力。

        由于成功的实现了与井温测井的组合,能够实现一次下井录取多个参数的目的,由于集留伞和和内流中心管的使用,成功的避免了井臂油污对测井成功率的影响,测井现场使用状况较为理想。

3、应用效果实例评价
        应用集流式电磁流量计组合测井方法,在喇嘛甸油田,取得了良好的应用效果,能够准确测量出全井各小层的吸液量,尤其较好地解决了对低注入井底部油层吸液量的测量,为相关部门评价油层的动用情况提供了准确的依据,在此对采用仕乐克集流式电磁流量计组合测井方法测试的喇9-PS****及先期的电磁流量测井资料进行分析评价。从两次测试结果可以明显的看出:在先期的外流式电磁流量测试结果中,在底部地层吸液量的精确测量上已经无法给出精确的吸入量,与井温反映出的底界不符,在后期的集流式电磁流量测试结果中可以看到,该资料给出了精确的各小层的吸入量,准确的反映出了该井的完整的注入剖面情况。

4、结论
        通过现场的测试应用,及对所测资料的解释分析后,我们认为在目前二、三类油层注聚开发中、在二、三类油层的物性较差、全井注入量低、射开小层多、单层吸液量小、精确测量难度大的客观条件下,采用仕乐克集流式电磁流量计组合测井方法,能够很好地解决二、三类油层低注入量井的注入剖面测量问题以及对厚层进行细分问题。能够客观准确的放映出注入井的完整的注入剖面状况,一次下井能够实现多参数测量,其测井资料具有综合性、可比性,提高了吸水剖面测井资料的测量和解释精度,能够准确全面了解井下的生产动态,满足油田开发后期测井的需要。

作者:分体式电磁流量计
版权属于:大庆油田测试技术服务分公司第六大队测井二队,吴世海
