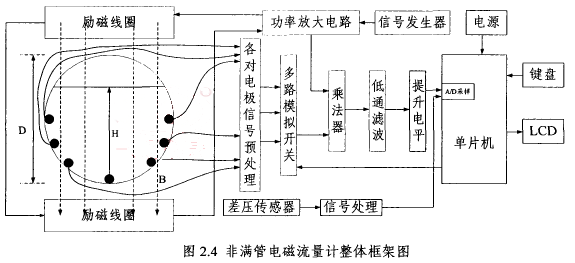

励磁电路由信号发生器产生,实质是一个信号发生芯片,可以产生正弦波,方波,三角波,斜波和矩形脉冲波,经过功率放大电路,获得合适大小的励磁电流,通到励磁线圈里面,产生交变磁场。测量管底部的差压传感器在该图没有显示出来,在图中可以看见,它产生的信号通过简单的信号处理,通到MSP430单片机里的A/D里进行采样,由单片机根据采样结果控制多路模拟开关的输入端选择,选择合适的电极对测量流体流过时产生的感应电动势,同时获得当前流体液位值的大小,由于电极直接采集到的信号幅值大小比较小,信号很微弱,所以需要在通到乘法器之前对电极的信号进行预处理,乘法器的输出结果先进行硬件上的低通滤波处理,再进行电平提升,送入单片机内的心进行采样,最后软件滤波,得到流速信号的大小。流体的横截面积通过公式计算得到。流量Q可通过下式获得

         Q=V*S

         式中V一流体的流速,m/s

         S一流体的横截面积,m2

         Q一一流体的流量,m3/s
