实际中，出于工艺的要求，在电磁流量计的上游往往需要安装一些阻流件如弯头、渐缩管、渐扩管、阀门等，由于这些阻流件的存在，会引起流动的畸变、二次流或漩涡流。破坏了原有充分发展的流速分布状况，要让流体恢复其轴对称的流速分布，需要一定长度的直管段。

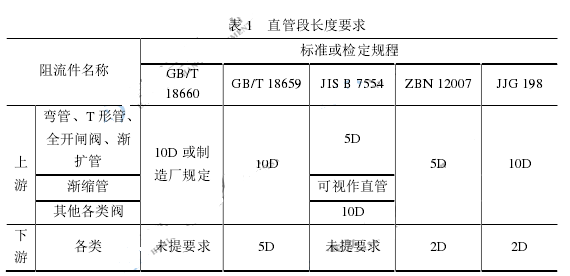

        为了保证达到 0.5 级精度等级仪表的要求，不同的标准或检定规程对上游直管段的要求也不一样，如表 1 所示。

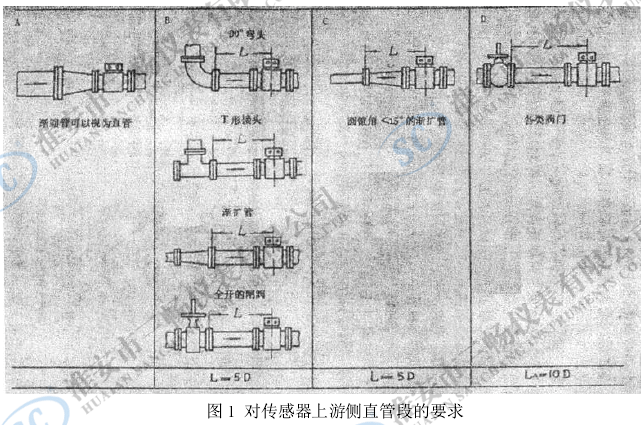

        1975 年日本制订的标准 JIS Z 8764《电磁流量计流量测量方法》规定如图 1 所示。这一规定在当时国际上处于领先地位，不仅规定了具体要求，并在标准附件《解说》（相当于国内的编制说明）提供了前置扰流件单弯管、平面双弯管、立体双弯管、闸阀/蝶阀不同开度的影响量曲线图。



        1980 年颁发的英国 BS 5792《电磁流量计的规范》对各扰流件无具体规定，仅原则规定流体在流量传感器内应是充分发展和无旋转的流动，规定在做实验时不分圆锥角是否小于 15°，渐扩管均应如图 1B 所示连接，比 JIS Z 8764 规定严格。



        20 世纪 90 年代中期，国内蔡武昌先生等人扩展开发口径大于 2m 的仪表，在2m 管径的流量标准装置上装渐扩管，直接连接到 2.2m 以上仪表，待延伸到2.6m

仪表时，出现重复性差的现象。为分析校验大口径电磁流量计重复性差的原因，将渐扩管直接接在电磁流量传感器进口端进行实验，发现这对流量测量值影响相当大。最后通过实验数据分析发现圆锥角接近 15°的渐扩管直接连接电磁流量传感器进口端，会产生 10%左右测量值的影响量，且重复性很差。在渐扩管与传感器之间加接一段长度 L=1DN 短管后，影响量可减小到 5%左右，增加 L 影响量必将继续减小。此外，通过实验还发现渐缩管直接连接电磁流量传感器，对流量测量值影响极小。



        此外，实践经验表明，当电磁流量计安装在弯头、闸阀下游的前置直管段长度不足时，依据两电极权重函数分布规律，电磁流量计安装时可以采用电极轴线与弯管  闸阀等轴线成 45°倾斜安装，避开电极附近的速度敏感区的安装办法，以减小速度不对称引起的附加误差。
