电磁流量计是利用电磁感应原理制成的流量计，压力损失小，不易堵塞，输出信号仅与流体平均流速有关，与粘度、密度、温度等无关.测量精度高。现将我厂所用流量计介绍如下:

    一、电磁流量计的选型:

    粘胶粘度为4pa.s，比重为1. 12，三道过滤后的粘胶经Dg100的管道送人纺丝，该流量计安装于过滤后的送胶管路上。

    1.变送器口径的选择:

    电磁流量计要求流体流速在0.5米/秒以上，我厂粘胶长丝年产量在3000吨左右，南北纺区枯胶瞬时流量为2. 5m3/h .若选择通径DN为40毫米的流量计。平均流速，满足要求





    2.考虑粘胶具有一定腐蚀性和长期稳定运行的需要.衬里材料选择聚四氟乙烯，电极材料选择哈氏合金B。

    3.选择分离型，配数字型转换器。



    二、电磁流量计的安装:

    1.未加旁路，流量计直接安装于主管路上。

    因传感器部分主要山测量导管、电极、励磁线圈、铁芯等组成，该部分不易出故障，若接于旁路管上，枯胶在一定时问内会凝固，操作工每天需定时开启阀1.会带来:①粘胶计量不准确.②操作会更麻烦。

    2.变送器在安装时，传感器上游侧至少应有5倍管径长度的直管段，传感器下游侧应有2倍管径长度的直管段.直管段后最好为渐缩管.其圆锥角不应大于150

    3.为了提高整个系统的抗干扰能力，变送器与转换器间需用屏蔽电缆连接，信号电缆两边的外露部分需保持最短，该电缆必须远离动力电缆。

    4.流量计测量导管的金属管体和粘胶应同为地电位、接地系统的接地电阻应小于100。

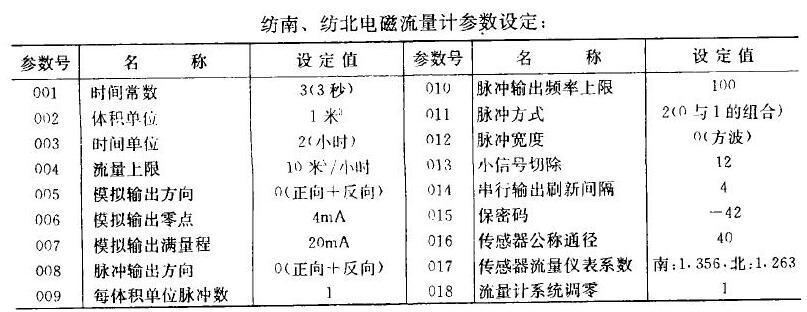

三、电磁流量计的投运



    四、运行情况:

    两台电磁流量计已运行了一年时间，运转良好，误差在允许范围以内，该数字转换器具有瞬时流量显示和累积流量显示，不仅给总厂成本核算提供了一个准确的数据.也给脱泡间操作工带来了很大的方便，流量计投入运行没多久的一天中午，北纺的瞬时流量达到4.17m3/h.原计划纺3个小时的粘胶。现1.5个小时就会纺完，有了该表的准确显示，未造成纺丝断头的重大事故。
