近年来，我国的天然气、石油等零售业发展较为迅速，加油站的数量也在与日俱增，发展中的环保问题是社会各界都重点关注的问题。如何采用既环保又具有精确度的仪表发展我国的加油站的发展，下面我们从其检测流量计基础出发，分析了油气回收在线监测流量计安装条件对流量计性能的测试。



1 加油站油气回收的在线监测流量计

        加油站的油气回收中，流量计是对回收油气量进行在线监测的主要设备。国外一般是通过罗茨流量计对油气回收进行在线监测，罗茨流量计与其他设备相比其性能十分稳定，且精确度高，使用寿命较长、成本低、原理简单等多种优势，且输出信号为脉冲信号，便于监测，能满足加油站油气回收进行在线监测的需求。我国加油站中对油气回收在线监测系统也常用的是罗茨流量计。



2 安装条件对油气回收的在线监测流量计测量性能测试

        罗茨流量计自身体积大，在加油站的安装过程中常出现安装空间不足的现象，由于真空泵类型也都不十分相同，在流量计的安装过程中会受到安装条件的限制。一般来说，流量计的安装工作具有竖直安装与水平安装两种安装形式，流量计安装位置分为真空泵前与真空泵后，真空度的相差度较大，对气体流量体积的影响较大。通过实验对流量计在不同的安装位置中测量值所含有的修正系数进行分析，提高仪表的测量性能。



2.1 流量计安装实验流程

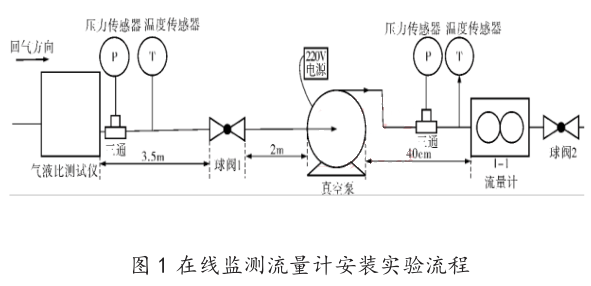

        流量计安装实验流程如下，通过对真空泵、在线监测的设备装置及管道的安装位置等情况进行模拟，以吸入空气模拟成为回收油气，图中的箭头表示油气回气方向，根据油气回气方向，测试仪显示屏可以对回气的平均流量与瞬时流量进行直观的显现出来。本模拟试验是将回气流量看作参考，对真空泵前后的真空度通过压力传感器进行监测，对真空泵前后温度通过温度传感器进行监测，调节球阀的流量，并将其模拟成加油枪的回气流量。油气回收的真空泵与实验流量计采用活塞泵、滑片泵及苍南流量计。

2.2 实验过程

        首先将温度传感器与压力传感器进行校准，根据实验流程图对实验装置进行装配，将流量计安装在真空泵前，大约在 45cm。其次，将流量计水平安装与管路中，保持球阀 1 与球阀 2 全开状态，在检查配电线路后对真空泵进行通电连接。再次打开气液比测试仪，调节球阀，在上述步骤完成后，气液比测试仪数值应进行归零处理，重新开启真空泵，测试累积流量达到 10-30L 左右时，将真空泵关闭，对测试仪与流量计的度数进行记录，需要重读测试1-2 次；对手动球阀调节，并重复上一步骤。最后将实验的流量计呈竖直方向安装，并重复以上步骤，在真空泵后的 40cm 位置安装实验流量计，且重复以上步骤。实验结束。



2.3 实验结果

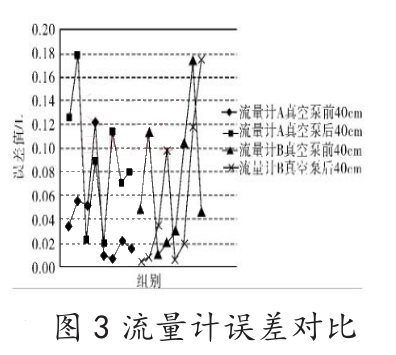

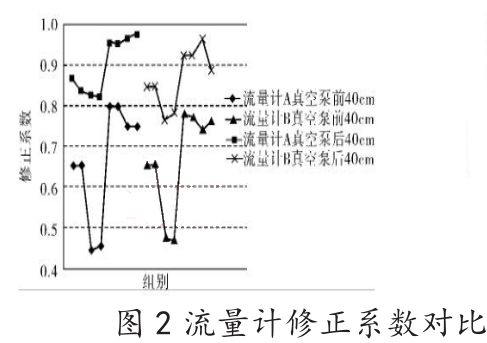

        实验结果如下图所 2、3 所示，不同的安装方式、安装位置及真空泵的不同类型对流量计测量性能所产生的影响。当流量计处于不同的安装位置时，修正系数比较差异较大，安装位置相同时，流量计两种安装方式的误差比较小，由此看来不同的安装方式对流量计测量性能的影响效果不大。

3 结语

        综上所述，本文对加油站广泛采用的流量计进行试验，增加试验的全面性与真实性，确保试验结果的数据全面，从而获得更加精确的修正系数，切实研究在线监测流量计的测量性能，对流量计选型与安装具有指导性意义。
