术语线性的解释
继续我们的目标是描述流量计术语以更好地理解商业化语言,我们决定尝试解释线性。流量计在整个指定流量范围内保持在其定义极限内的能力是其线性度。表示术语线性的标准技术称为“读数”,其可以进一步定义为在仪表的操作范围内的百分比误差的表达式。在行业的一些部分中,还使用了替代定义,例如FSD线性或全量偏差。

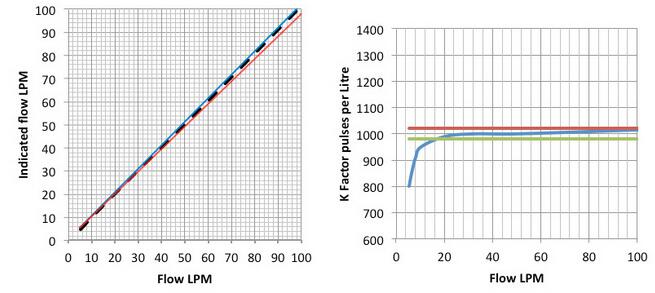

查看右侧的流量计图表,您可以看到实际流量与指示流量的曲线几乎是一条直线,这表明该设备的线性度看起来不错。由于流量计表示为满量程精度的±2%,因此在最小流量以及整个工作范围内均应用±2升/分钟的公差。如果我们绘制流速的每升脉冲数,则设备线性的不同图像是显而易见的。
±2%FSD的规格是什么意思?这意味着在100升每分钟(lpm)的全流量下,存在±2lpm误差,以及在50lpm和10lpm的较低流量下的±2lpm误差。在这些较低点处的实际流速可以分别在48和52lpm或8和12lpm之间。这归因于在50lpm下的±4%的误差和在10lpm下的巨大的±20%的误差,更不用说在1lpm下的误差。这相当于在100psi全刻度上模拟压力表读数为1psi压力。然而,虽然这是一个潜在问题的很好说明,但大多数人通常不会要求100:1和2%FSD线性度的调节比。实际上,在规定的最小流量下,10%的调节比与2%FSD将产生20%的容许误差。

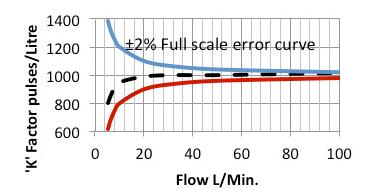

在上述演示中,我们可以比较标准的“读数”线性图中的相同流量计数据。此线性图中的误差线显示为读数的百分比。虽然可能很难看到,黑色虚线与实线红色下限线相交,表明流量计在较低流量时“流出”所需精度。指定读数的线性百分比的图更好地说明了当K-因子(每升的脉冲数)相对于流速绘制时的真实情况。当接近全流量时的最大可接受限值时,当仪器每分钟降低20升左右时,仪表会降至±2%读数规格以下。
希望这种解释为我们所有的读者带来了更大的理解。如果没有,请随时向我们提出您可能还有的任何问题。
