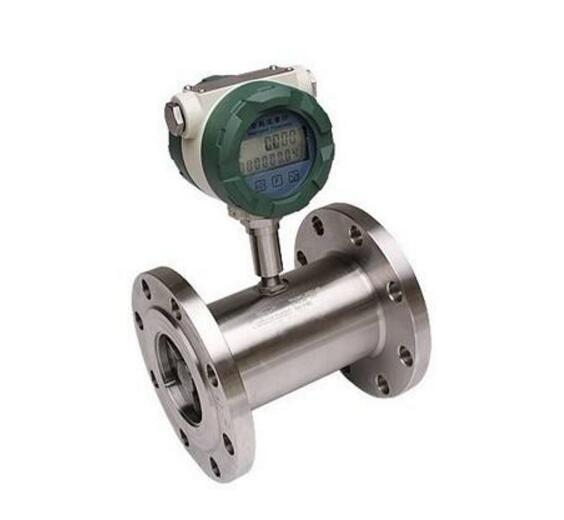

涡轮流量计一般由涡轮变送器和显示仪表组成，也可做成一体式涡轮流量计，主要包括壳体、导流器、轴和轴承组件、涡轮和磁电转换器。



1 涡轮

涡轮是流量计的核心测最元件，其作用是把流体的动能转换成机械能。涡轮由摩擦力很小的轴和轴承组件支承，与壳体同轴，其叶片数视口径大小而定，通常为2一8片。

叶片有直板叶片、螺旋叶片和丁字形叶片等几种。涡轮几何形状及尺寸对传感器性能有较大影响，因此要根据流体性质、流量范围、使用要求等进行设计。涡轮的动态平衡很重要，直接影响仪表的性能和使用寿命，为提高对流速变化的响应性，涡轮的质盘要尽可能小。

4.6.1 .2导流器

导流器由导向片及导向座组成，作用有两点:

（l）用以导直被测流体.以免因流体的漩涡而改变流体与涡轮叶片的作用角，从而保证流址计的准确度。

（1）采用反推力方法实现轴向推力自动补偿。从涡轮轴体的几何形状可以看出，当流体流过K一K截面积时，流速变大而静压力下降，以后随着流通面积的逐渐扩大而静压力逐渐上升，因而在收缩截面K-K和K’一K’之间就形成了不等静压场，并对涡轮产生相应的作用力。由于该作用力沿涡轮轴向的分力，与流体的轴向推力反向，可以抵消流体的轴向推力，减小轴承的轴向负荷.进而提高变送器的寿命和准确度。

（2）采取中心轴打孔的方式，通过流体实现轴向力自动补偿。 另外，减小轴承磨损是提高测量准确度、延长仪表寿命的重要环节。目前常用的轴承主要有滚动轴承和滑动轴承（空心套形轴承）两种。滚动轴承虽然摩擦力矩很小，但对脏污流体及腐蚀性流体的适应性较差，寿命较短。因此，目前仍广泛应用滑动轴承。为了彻底解决轴承磨损问题，我国目前正在研制生产无轴承的涡轮流量变送器。



磁电转换器

磁电转换器由线圈和磁钢组成，安装在流量计壳体上，它可分成磁阻式和感应式两种。磁阻式将磁钢放在感应线圈内，涡轮叶片山导磁材料制成。当涡轮叶片旋转通过磁钢下面时，磁路中的磁阻改变，使得通过线圈的磁通量发生周期性变化，因而在线圈中感应出电脉冲信号，其频率就是转过叶片的频率。感应式是在涡轮内腔放置磁钢，涡轮叶片由非导磁材料制成。磁钢随涡轮旋转，在线圈内感应出电脉冲信号。由于磁阻式比较简单、可靠，并可以提高输出信号的频率，所以使用较多。

除磁电转换方式外，也可用光电元件、租尔元件、同位素等方式进行。
