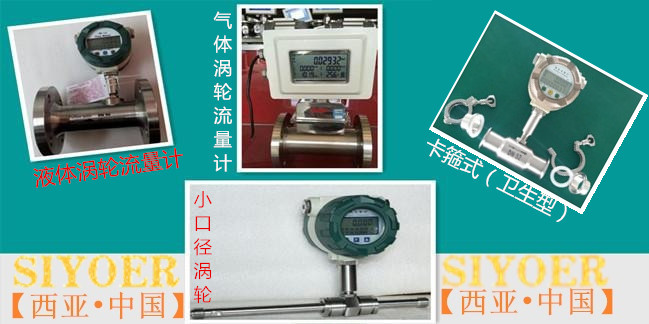

液体涡轮流量计

产品概述：SLK-LWGY-S 液体涡轮流量计的详细资料：应用领域：适用于各种洁净介质的测量，不可用于气体测量。产品特点高精确度，一般可达1%R、0.5%R，高精度型可达0.2%R；重复性好，短期重复

SLK-LWGY-S液体涡轮流量计的详细资料：

应用领域：
适用于各种洁净介质的测量，不可用于气体测量。
产品特点
高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；
输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
可获得很高的频率信号（3~4kHz），信号分辨力强；
范围度宽，中大口径可达1:20，小口径为1:10；
适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等
可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。 LWGY系列涡轮流量计

基本参数和测量范围及工作压力：

1.基本参数

执行标准	涡轮流量传感器（JB/T9246-1999）
仪表口径及连接方式	4、6、10、15、20、25、32、40采用螺纹连接（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接
精度等级	±1%R、±0.5%R、±0.2%R（需特制）
量程比	1:10；1:15；1:20
传感器材质	304不锈钢、316（L）不锈钢等
使用条件	介质温度：-20℃～+120℃ 环境温度：-20℃～+60℃ 相对湿度：5%~90% 大气压力：86KPa~106KPa
信号输出功能	脉冲信号、4~20mA信号
通讯输出功能	RS485通讯、HART协议等
工作电源	A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等 B.内电源：1组3.0V10AH锂电池，电池电压在2.0V~3.0V时均可正常工作。
信号线接口	基本型：霍斯曼接头或自带三芯线缆；防爆型：内螺纹M20×1.5
防爆等级	ExdIIBT6或ExdIICT4
防护等级	IP65或更高（可订制）

2.流量范围及工作压力

仪表口径（mm）	正常流量范围（m3/h）	扩展流量范围（m3/h）	常规连接方式与耐压等级	特制耐压等级（MPa）（法兰夹装）
DN 4	0.04～0.25	0.04～0.4	螺纹连接/6.3MPa	10、16、25
DN 6	0.1～0.6	0.06～0.6	螺纹连接/6.3MPa	10、16、25
DN 10	0.2～1.2	0.15～1.5	螺纹连接/6.3MPa	10、16、25
DN 15	0.6～6	0.4～8	螺纹连接/6.3MPa 法兰连接/2.5MPa	4.0、6.3、10、16、25
DN 20	0.8～8	0.45～9	螺纹连接/6.3MPa 法兰连接/2.5MPa	4.0、6.3、10、16、25
DN 25	1～10	0.5～10	螺纹连接/6.3MPa 法兰连接/2.5MPa	4.0、6.3、10、16、25
DN 32	1.5～15	0.8～15	螺纹连接/6.3MPa 法兰连接/2.5MPa	4.0、6.3、10、16、25
DN 40	2～20	1～20	螺纹连接/6.3MPa 法兰连接/2.5MPa	4.0、6.3、10、16、25
DN 50	4～40	2～40	法兰连接/2.5MPa	4.0、6.3、10、16、25
DN 65	7～70	4～70	法兰连接/2.5MPa	4.0、6.3、10、16、25
DN 80	10～100	5～100	法兰连接/2.5MPa	4.0、6.3、10、16、25
DN 100	20～200	10～200	法兰连接/1.6MPa	2.5、4.0、6.3、10、16、25
DN 125	25～250	13～250	法兰连接/1.6MPa	2.5、4.0、6.3、10、16
DN 150	30～300	15～300	法兰连接/1.6MPa	2.5、4.0、6.3、10、16
DN 200	80～800	40～800	法兰连接/1.6MPa	2.5、4.0、6.3、10、16

SLK-LWGY-S液体涡轮流量计选型表：

型号								说明
LWGY-S	□	/□	/□	/□	/□	/□	/□	说明
公称通径	4							4mm
	6							6mm
	10							10mm
	15							15mm
	20							20mm
	25							25mm
	32							32mm
	40							40mm
	50							50mm
	65							65mm
	80							80mm
	100							100mm
	125							125mm
	150							150mm
	200							200mm
仪表类型		N						传感器型：+12V或24V供电，输出三线制脉冲信号
		A						变送器型：+24V供电，输出二线制4～20mA
		B						智能型：锂电池供电，现场显示无信号输出
		C						智能型：+24V供电，现场显示并输出二线制4～20mA
		C1						智能型：+24V供电，现场显示并带有RS485通讯协议
		C2						智能型：+24V供电，现场显示并带有HART通讯协议
精度等级			05					0.5级
			10					1.0级
			02					0.2级（协商订货，生产周期较长）
涡轮类型				W				扩展测量范围
涡轮类型				S				标准测量范围
仪表材质					S			304不锈钢
仪表材质					L			316（L）不锈钢
防爆等级						N		非防爆型
防爆等级						E		防爆型，ExdⅡBT6
压力等级							N	常规（参照表2）
压力等级							H(x)	高压（参照表2）
