从热电阻测温原理知，被测温度的变化是通过热电阻阻值的变化来测量的，因此，与热电阻连接导线电阻的变化会给温度测量带来误差。对于这一影响是否需要消除，其与应用场合、应用要求及对测温的精度要求有关，所以就有了多种接线制的方法。但两线、三线、四线制热电阻的测温原理都是一样，只是接线有区别，实际就是电流回路和电压测量回路是否分开接线的问题。但要强调的是：三线、四线制接线法，必须要和相应线制的热电阻元件配合使用，才能做到真正意义上的三线、四线制接线。现分述如下：
   热电阻两线制接法主要用于短距离的测温现场，两线制接线由于不考虑导线电阻值变化的影响，所以其测量精度较低，只能用于测温要求不高的场合。

   热电阻三线制接线法在工业生产中得到广泛应用，主要用于远距离的测温，其可减少连接导线电阻值变化对仪表示值的影响。但现实中，很多工厂使用的热电阻，保护管内的热电阻元件大多只有两根引线，即热电阻元件是两线制的，从保护管接线盒至显示仪表虽然用了三根连接导线，但这只能算是两线制的热电阻接线方法，或只能叫三导线的热电阻两线制接线方法。

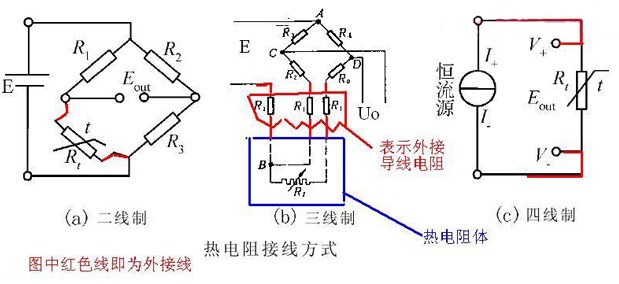

   四线制接线方法主要用于实验室，可获得高精度的测量结果。使用时主要是给热电阻施加一个稳定电流，然后再测量热电阻上的电压（电势），来提高测量精度和灵敏度。在工业生产中与热电阻连接的仪表、板卡模块等都有四个接线端子：I+、I-、V+、V-。其中，I+、I-端是给热电阻提供恒定电流的，V+、V-是用来监测热电阻的电压变化，以此来得到温度变化。其接线原理如图所示。当测量仪表采用电位差测量原理工作时，虽然导线有电阻，但在电流流过的导线上其电压降不在测量范围之内，连接测量仪表的导线虽然也有电阻，但没有 电流流过，所以四根导线的电阻变化对测量结果没有影响，只是要求恒流源的电流稳定。
