旋进旋涡流量计是近几十年来开发并投入市场的一种流体振荡式流量计,可适用于石油、蒸汽、天然气、水等多种介质的流量测量。它主要用于测量中、低压和中、小流量的气体(如城市中的管道燃气,因为安全等因素,气体的压力、流速不能太高),并具有内部无机械可动部件,耐腐蚀性好,量程比宽等优点。

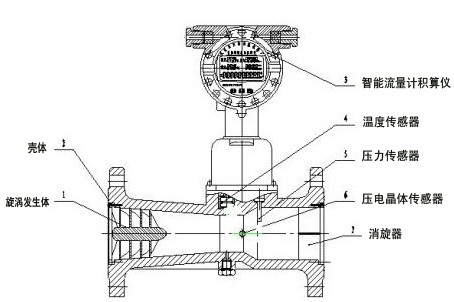

旋进旋涡流量计由以下七个基本部件组成（图1）：

1.旋涡发生体
用铝合金制成，具有一定角度的螺旋叶片，它固定在壳体收缩段前部，强迫流体
产生强烈的旋涡流。
⒉ 壳体
本身带有法兰，并有一定形状的流体通道，根
据不同的工作压力，壳体材料可采用铸铝合金或不锈钢。
⒊ 智能流量计积算仪
由温度、压力检测模拟通道、流量检测数字通道以及 微处理单元、液晶驱动电路和其它辅助电路组成，并配有外输信号接口。
4. 温度传感器
以Pt100/pt1000铂电阻为温度敏感元件，在一定温度范围内，其电阻值与温度成对应关系。
5. 压力传感器
以压阻式扩散硅桥路为敏感元件，其桥臂电阻在外界压力作用下会发生预期变化，因此在一定激励电流作用下，其两个输出端的电位差与外界压力成正比。
6. 压电晶体传感器
安装在靠近壳体扩张段的喉部，可检测出旋涡进动的频率信号。
⒎ 消旋器
固定在壳体出口段，其作用是消除旋涡流，以减小对下游仪表性能的影响。
