slk-UQK-71液位显示控制仪广泛应用于炼油、化工、造纸、冶金、电力、食品、生活用水及污水处理等企业。
结构原理
    slk-UQK-71-2液位显示控制仪的传感器中装有三只干簧管分别为下限、上限、越限报警。slk-UQK-71-4有五只干簧管，比slk-UQK-71-2多两点液位显示。装有磁钢的浮球随液位上、下时使不同位置的干簧管动作，通过显示表内相应继电器的吸合将液位的正确位置指示出来。下限、上限显示表有继电器触点输出(相当于1 x 2开关)。上限越限时能发出声、光报警信号而无继电器触点输出。
    slk-UQK-71-10、slk-UQK-71-50传感器中装有若干只干簧管。当装有磁钢的浮球随液位上、下时，使不同位置的干簧管动作，从而使传感器输出的阻值发生变化，显示表则将这变化的阻值转换成面板—卜的发光二极管的亮熄来显示被测的液位。显示表上装有控制点的设定钮，叮任意将液位的控制范围预先进行设定。当液位到达设定高度时，显示表内继电泣合由继电器的触点通或断去控制液面或报警。

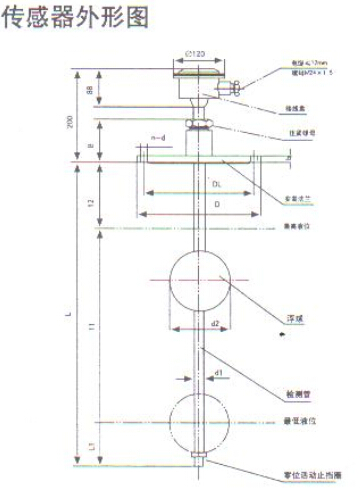

液位显示控制仪传感器外形图

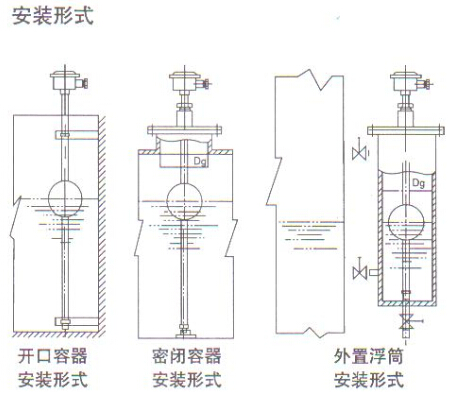

液位显示控制仪安装形式
