slk-SBW系列一体化温度变送器与工业热电偶、热电阻配套使用，采用二线制传输方式（两根导线转电源输入和信号输出的公用传线）。将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA、0-10mA的输出信号。温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。它转新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。
热电偶一体化温度变送器接线

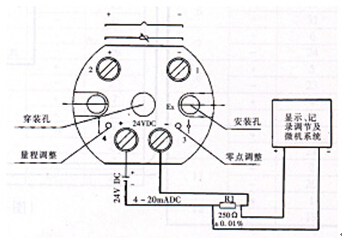

    热电偶一体化变送器的接线如图所示。端子4接24V电源正端、端子3为4～20mA电流输出端，该端经负载电阻R1后回到24V电源负端。端子2接热电偶正，1接热电偶负。变送器有零点及量程调节电位器，便于用户进行微量调整。

热电阻一体化温度变送器接线
