插入式涡街流量计原理
LUGB插入式涡街流量计采用涡街流量传感器测头，插入到被测管道中心，测量管道中流量的大口径流量计。流量传感器测头插入到被测介质管道内成为插入式流量计。其仪表系数K（1/m3）即被测管道内流过单位体积时，输出频率与介质流速成正比脉冲信号，送至积算仪进行处理和显示或输出4～20mA标准电流信号。
插入式涡街流量计管道安装设计

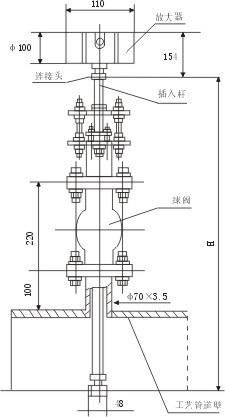

1）插入式涡街流量传感器外型图及尺寸见图。

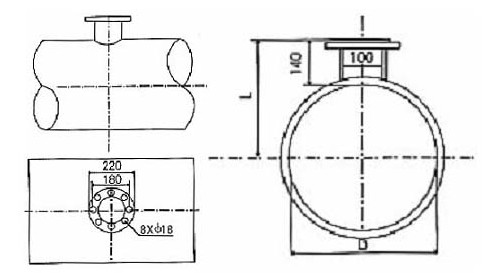

2）管道开孔设计，插入式涡街流量传感器在主管道上的安装短管如图所示。
A）安装插入式涡街流量传感器的开孔应位于管道正上方。
B）管道开孔连接短管选用DN100钢管（Ф108×4）。
C）连接短管法兰为1.6Mpa ，Dg100平焊法兰，法兰标准为GB9119.8-88.
D）短管焊接时，法兰上一直径的一对（两个）螺栓孔必须对准管道中心线，以使流量传感器插入杆上已焊好的法兰与管道短管法兰连接后，测头能对准来流方向。
注：
1、D为管道平均内径
2、L为管道中心至管道开孔法兰上端距离
3、管道开孔法兰上的螺炕置严格按图施工。
|
