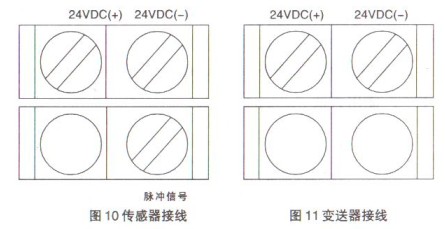

涡街流量计传感篇三线制：电源、信号、电源地。采用三芯屏蔽电缆。屏蔽线在传感器一端接外壳地。不得在二次仪表端接大地。三芯分别接电源、信号、（Ω）电源地。见图10

   变送器为两线制：采用二芯电缆，涡街“+”、“-”端子分别接+24V及测试仪表信号输入“+”端，信号“-”端与24VDC“-”端链接，该回路输出4~20mA。见图11
性能特点:

1. 该板同时具有微功耗放大板和电流输出功能。
2. 能够输出与浏览量信号对应的4~20mA两线制电流信号。
3. 能够同时显示累计流量和瞬时流量。
4. 五段非线性修正功能。
5. 小信号切除功能。
6. 阻尼时间自由设定。
7. 采用先进的表面贴装工艺，使整板的体积小，结构紧凑。
8. 先进的全通用设计，使用与液体和气体介质的各种口径（20mm~30mm）。
9. 先进的人性化设计，操作简单易用。
   10.先进的电路设计，量程比宽，无自激。
