涡街流量计便是依据卡门旋涡原理进行封闭管道流体流量测量的新型流量计。因其具有良好的介质适应能力，无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量，配备温度、压力传感器可测量标况体积流量和质量流量，是节流式流量计的理想替代产品。在流量计安装过程中我们要遵循哪些安装原则呢？

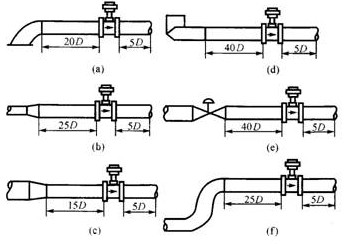

1．对直管段的要求：
- 为了确保仪表正常、准确运行，传感器安装点的上下游必须有一定的直管道，以调整流场。
- 流量计应安装在控制装置之前
- 压力、温度测量安装位置
3．水平安装，温度>150℃时，建议按图安装
4．对管道的要求：
a、上、下游配管内径D与传感器内径DN相同，其差异满足下述条件：0.95DN≤D≤1.1DN。
b、配管应与传感器同心，同轴度应小于0.05DN
c、 密封垫不能凸入管道内，其内径可比传感器内径略大
d、 如需断流检查与清洗传感器，应设置旁通管道
e、对管道振动的要求：
传感器尽量避免安装在振动较强的管道上，若不得已要安装时，必须采取减振措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫。
5、如果空压机出口处振动较强，不能安装传感器，应安装在储气罐之后。
|
