标准孔板流量计是将标准孔板与多参数差压变送器(或差压变送器、温度变送器及压力变送器)配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
　　在流量和蒸汽测量中孔板流量计是较为常用的流量计，广受市场上的好评，首次使用孔板流量计的企业中有很多对孔板流量计如何安装以及调试还比较陌生，下面我对孔板流量计的安装要求及如何调试做简要的介绍，希望对大家有所帮助。
一、孔板流量计安装基本要求：
(1)对于新设管路系统，必须先经扫线后再安装标准孔板，以防管内杂物堵塞或损伤标准孔板。
(2)安装前应仔细核对标准孔板的编号、位号、规格是否与管道情况、流量范围等参数相符。在取压口附近标有“+”的一端应与流体上游管段联接，标有“—”的一端应与流体下游管段联接。
(3)标准孔板的中心线应当与管道中心线同轴。
二、孔板流量计的安装对管道的要求：

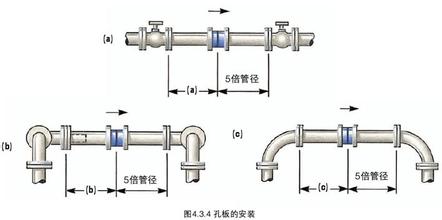

(1)孔板流量计安装时应配有一段测量管,至少保持前10DN、后5DN的等径直管段，以提高测量精度。
(2)在孔板流量计前后若需安装阀门，最好选闸阀且在运行中全开；调节阀则应在下游5DN之后的管路中。
(3)引压管路的内径与管路长度和介质脏污程度有关，通常在45米以内用内径为8-12mm的管子。
(4)测量液体流量时引压管水平段应在同一水平面内。若是在垂直管道上安装节流件，引压短管之间相距一定的距离(垂线方向)，这对差压变送器的零点有影响，应通过“零点迁移”来校正。
(5)引压管路应有牢固的支架托承，两根取压管路应尽可能互相*近并远离热源或震动源，测量水蒸汽流量时，应用保温材料一同包扎，必须时(如气温0℃以下)加伴热管防止结冰。在测量脏污流量时，应附设隔离器或沉降器。
(6)引压管路内必须始终保持单相流体状态。被测流体是气体时，引压管路(包括差压计的压力腔)内全部是气相；被测流体是液体时，引压管路内全部是液相，绝对不能有气泡。为此应在引压管路的最低点装排水阀或在最高点装排气阀，在新装或检修差压变送器时时应特别注意。
三、孔板流量计调试方法：
(1)接上信号线、电源线
(2)开启进口、出口阀门，进出口阀门开度要一致
(3)打开不锈钢三阀组平衡阀，缓慢开启孔板高低压端的阀门，待流体通过流量计后关闭不锈钢三阀组平衡阀即可。
