1.报警信息
　　电磁流量计流量流量转换器的印刷电路板采用表面焊接技术，对用户而言，是不可维修的。因此，用户不能打开转换器壳体。L-magE 智能化转换器具有自诊断功能。除了电源和硬件电路故障外，一般应用中出现的故障均能正确给出报警信息。这些信息在显示器左方提示如下：
SYS ---- 系统励磁报警； MTP ---- 流体空管报警；
CUT ---- 小信号切除报警； REV ---- 反向流量切除报警；
HIG ---- 流量上限报警； L OW---- 流量下限报警
2故障处理
2.1仪表无显示
* 检查电源是否接通；
* 检查电源保险丝是否完好；
* 检查供电电压是否符合要求；
2.2励磁报警
* 励磁接线 EXT＋和 EXT－是否开路；
* 传感器励磁线圈总电阻是否小于 150Ω；
* 如果 a、b 两项都正常，则转换器有故障。
2.3空管报警
* 测量流体是否充满传感器测量管；
* 用导线将转换器信号输入端子 SIG＋、SIG－和 SGND 三点短路，此时如果“空管 “提示撤消，说明转换器正常，有可能是被测流体电导率低或空管阈值及空管量程设置错误；
* 检查信号连线是否正确；
* 检查传感器电极是否正常：
　　使流量为零，观察显示电导比应小于 100%；在有流量的情况下，分别测量端子 SIG＋和 SIG－对 SGND 的电阻应小于 50kΩ（对介质为水测量值。最好用指针万用表测量，并可看到测量过程有充放电现象）。
* 用万用表测量 SD＋和 SD－之间的直流电压应小于 1V，否则说明传感器电极被污染，应给予清洗。
2.4 测量的流量不准确
* 测量流体是否充满传感器测量管；
* 信号线连接是否正常；
* 检查传感器系数、传感器零点是否按传感器标牌或出厂校验单设置；
3 转换器接线

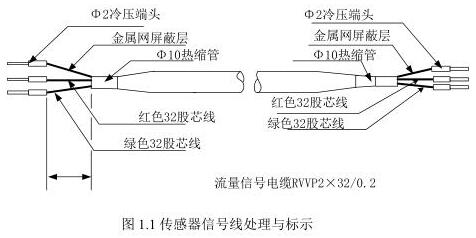

3.1接传感器信号线处理与标示

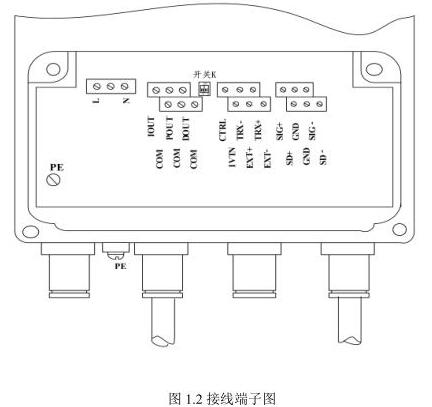

3.2方表端子接线与表示

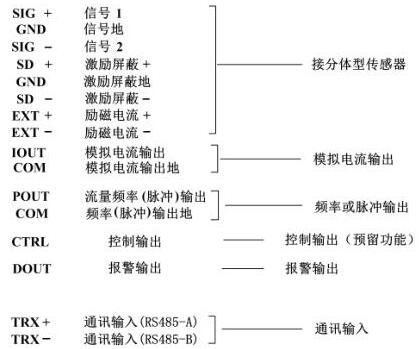

各接线端子标示含义如下：

备注：1 开关 K 为接 RS485 通讯终端电阻（标准配置电阻：120Ω）。
4.终端电阻为长距离通讯使用，短距离不接。
