在水厂消毒工艺或科研测试中,为了保证小流量、低雷诺数的流量测量精度,要求仪表有较高的灵敏度。转子流量计由于其灵敏度高、结构简单、直观、压损小、测量范围大、维修便捷,且价格低廉,常被广泛采用。然而,在应用过程中,常常因为安装或使用不当,产生测量结果不正确等问题。下面就多年的工作经验谈几点看法
安装时应注重的事项
1.1安装前核实仪表最大允许工作温度和压力,应不低于管道内被测流体的最高温度和压力。仪表刻度范围符合被测流体流量变化范围。
1.2仪表变送器必须垂直安装,流体必须自下而上通过变送器。
1.3仪表应安装在没有振动并便于维修的地方。安装在生产管线上的变送器应加装旁路,以便处理故障或吹洗,仪表检修时不影响生产。旁路管道安装方法见图1所示,正常运行时阀1关闭,阀2,3开启。检修时阀门l开启,阀门2,3关闭。

1.4用于脏污流体时,应在仪表上游加装过滤器。特别是小口径(Ф25mm以下)的仪表对污物很敏感,必须考虑表前过滤间题。当被测流体中可能有铁磁杂质时,在仪表前应加装磁过滤器。

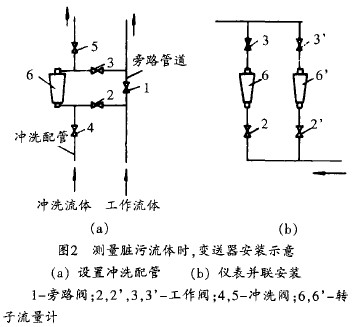

测量脏污流体,仪表需经常冲洗时,需设冲洗配管,其安装如图2(a)所示;或采用两只变送器并联安装,以便轮换检修,安装如图2(b)所示。

1.5若变送器安装地点不能满足表前有5倍管径长度的直管段要求,且表前又有局部阻力件造成流体扰动时,可加装整流器。
1.6当被测流体温度大于70℃时,玻璃转子流量计应加装保护罩,以防止玻璃管遇冷炸裂。玻璃转子流量计安装以后,应将其上、下管道用支架固定牢靠,以防止管道重量加在转子流量计上或产生剧烈振动。
1.7气远传仪表的气源一定要清洁。气源及输出信号管道一般采用Ф6xl铜管。管道与仪表常采用锁紧螺母和密封环方式连接,以保证连接的密封性。
2转子流量计的使用特点
2.1玻璃管转子流量计是直读式仪表,锥管刻度有流量刻度和百分刻度两种。采用流量刻度标尺的流量计,可根据转子高度直接读出流量值;对于采用百分刻度的玻璃转子流量计,要特别注意刻度数与流量的换算问题。百分刻度标尺又分为等分和非等分刻度两种。对等分刻度的转子流量计,应根据锥形管上的读数,从制造厂提供的图表上查得相应的流量值;对于非等分刻度的转子流量计,将读数乘以该转子流量计的上限刻度值,即为实测流量。
2.2远传式转子流量计,无论是电远传还是气远传,在正常运行时只允许调整转换器输出。位的高低,其它一般不作调整。
2.3流量计投放运行时,其前后阀门应缓慢开启,以免流体猛冲转子,损坏仪表。装有旁路的,应先开启旁路阀,再投人仪表,仪表投人后再关断旁路。
2.4根据被测流体的脏污情况定期冲洗,以保证精度。对气远传仪表,尚需定期清洗恒节流孔和过滤器。当必须对变送器拆卸清洗时,应注意不要碰弯导向杆,以免转子产生“卡死”现象,使仪表失灵。
2.5大口径玻璃转子流量计搬动时,应先将转子顶住,避免转子碰撞,将锥管打坏。
2.6夹套保温仪表的夹套管中所通介质最高压力不应超过仪表说明书规定值(一般低于98.0665N/cm2),并应用压力表监视。
2.7在测量中,若出现由于流体脉动而引起指示值不稳时,可调大阻尼器阻尼量或在阻尼器中加适当的液体(如硅油),以增加阻尼。
2.8使用测量液体的流量计,要注意把变送器壳体内气体排尽,以免影响测量精度。
3测量精度的提高
　　如果采用远传式转子流量计,使用中常发生指针摆动,示意不稳等问题。
3.1仪表示值摆动原因
　　仪表示值摆动一般是由于两种原因:一是被测信号本身脉动;二是计分表灵敏度太高或自身振荡。造成前者的主要原因,如泵的启停、流体压力波动等,这些都会引起流量进口处信号脉动。流量负荷变化也会使流量计出口处信号脉动。总之,仪表前后的流体脉动都可能引起仪表的摆动。至于仪表本身的灵敏度,必须结合被测信号的特点,根据其脉动量大小调整仪表的阻尼量。另外,被测介质为双相(液、气共存)或液体中有空气,也是造成脉动的原因。
3.2解决转子流量计示值摆动的措施
3.2.1正确的安装和使用
　　仪表的摆动和振动往往是由于仪表前后压力差变化引起的,因此流量表安装处应加旁路。在仪表启动时,先由旁路运行,待仪表前后均充满流体时再投人仪表,解列旁路,以避免仪表受冲击。
3.2.2被测流体本身产生脉动,可从几方面加以补偿
3.2.2.1缓冲仪表前的脉动信号若仪表前装有泵、调节阀等,由此引起信号脉动时,可采用表前加缓冲罐等方法。
3.2.2.2补偿仪表后的脉动信号若仪表后负荷变化较大,引起仪表背压不稳而造成指示值摆动,可采用气体补偿装置。在压缩气胆中,充以与被测流体压力相匹配的氮气(因氮气性能稳定,所以一般气胆中均充氮气),当一定压力的被测液体进人该装置时,与氮气压力相平衡。一旦被测流体因流量增加,引起压力瞬间下降,这时氮气胆内氮气的压力大于被测流体的压力,使氮气胆膨胀。这样,迫使被测流体从补偿罐内以较快速度流到生产管道中,从而保证了管路中压力的稳定,也即保证了仪表背压稳定,使仪表不受负荷的变化而摆动。氮气压力一般为管道正常工作压力的.08司.9倍。生产管路上安装气体补偿装置一般需2台并用。
3.2.2.3调整阻尼,使仪表具有合适的灵敏度转子流量计设有机械阻尼装置(阻尼器)。一般采用空气阻尼器,利用空气对活塞的阻尼来消除仪表运行中的摆动。若发现仪表阻尼力不够时,则改变阻尼器的阻尼系数。调节阻尼系数的最简单方法,是调节阻尼系数调节阀,增加或减小活塞上下之间连接的毛细管阻力。阻力增减,阻尼系数也增减。另外可以将空气阻尼器改为液体阻尼器。阻尼液粘度越大,对系统的阻尼也越大。选择阻尼液时,不仅应考虑粘度合适而且要选用温度系数较小的阻尼液,如硅油及航空油等,以防止环境温度变化引起阻尼系数变化。
　　 随着工业生产的迅速发展,人们生活水平日益提高,相应地对水厂生产的安全可靠、经济合理运行提出了更高的要求。因此,正确地安装和使用转子流量计并及时调整其测量精度是保证发出反映消毒剂投量大小正确信号,以便及时进行调节和控制生产工艺的重要前提。想必本文能够在此方面发挥点滴功效。
