侧装式磁翻板液位计的详细资料：侧装式磁翻板液位计用于低温到高温，真空到高压等各种环境，是石油、化工等工业部门的理想液位测量产品。根据在容器中安装位置的不同，提供侧装和顶装两种形式。根据工作介质不同，提供不锈钢和ABS、PP-R工程塑料三种材质，其中ABS、PP-R材质适用于酸、碱等腐蚀性介质。

侧装式磁翻板液位计的详细资料：

1、以浮子为测量元件，磁钢驱动翻柱显示，无需能源。

2、配上下限开关输出，可实现远距报警，限位控制。

磁翻板液位计结构图

侧装式磁翻板液位计结构及工作原理：

1、基本型

根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的永久磁钢通过耦合作用，驱动红、白色翻柱翻转180°，液位上升时翻柱由白色转为红色，下降时由红色转为白色，从而实现液位指示。

2、电远传

在浮子液位计上安装变送器，通过浮子上下移动，经磁耦合作用使导杆内测量元件依次动作，获得电阻信号变化，转换成0～10mA或4～20mA的标准信号输出，与显示仪表或计算机连接，达到远传目的。

3、上下限开关输出

在液位计立管上由用户设定上、下限位置安装控制器，控制器内带有自保持作用的舌簧开关，利用磁性浮子随液位移动使簧片开关动作时，实现报警或限位控制。

侧装式磁翻板液位计

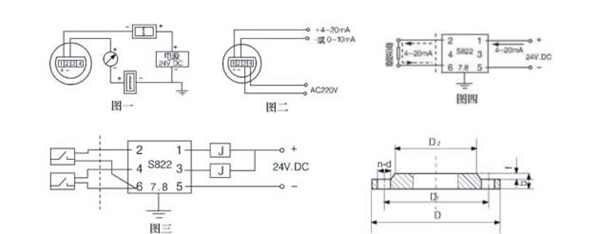

系统构成及接线：

1、上下限开关输出

由具有自保持作用的舌簧开关和转换器组成，舌簧开关和转换器分别安装于现场和控制室，由转换器提供三对触点开关。

2、电远传

由测量单元和变送单元两部分组成。

3、本安防爆

a 带本安防爆，上、下限开关输出型

防爆开关由舌簧开关和带继电器触点的安全栅组成，可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。(图三)

b 带本安防爆远传型

适合使用于∏类电气设备(工厂用)、C级气体，最高表面温度组别T4(135℃)。(图四)

c 使用注意事项

①变送器外壳设有外接地，用户使用时必须可靠接地。

②安全栅的使用应遵守有关使用说明内容。

③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆，芯线截面积＞0.5m，电缆允许分布电容为0.8μF。

用户自备法兰：

安装形式	主体材质	公称直径	公称压力	D	D1	D2	n	d	f	b
侧装	不锈钢	20	4.0	105	75	56	4	14	2	16
	ABS	20	10	105	75	56	4	14	2	16
顶装	不锈钢	200	2.5	360	310	274	12	26	3	32
	ABS	200	0.6	320	280	274	8	8	3	32

主要技术指标：

安装形式内容		侧装式	顶装式
安装间距 (测量范围)	不锈钢	500～5000(mm)	500-2500(mm)
	ABS、PP-R	500～4000(mm)
工作压力		0.6,1.6,2.5,4.0MPa	0.6,1.6,2.5MPa
介质密度		＞0。6g/c	＞0.76g/c
法兰连接	不锈钢	法兰20-40(DN20 PN1.0-4.0) (GB9119-88)	法兰200-25(DN200 PN1.6) (GB9119-88)
	ABS	法兰20-10(DN20 PN1.0) (GB9119-88)	法兰200-6(DN200 PN0.6) (GB9119-88)
主体材料		ICr18Ni9Ti、ABS、PP-R(工作压力0.6MPa)
介质温度		-40～100℃(ABS、PP-R：-40～80℃)
环境温度		-40～+70℃
示值误差		±100mm
介质粘度		≤1st(10-4/s)
上、下限 开关输出		1、控制灵敏度：10mm      2、输出接点容量：AC220V 2A      3、接点寿命：5×104次      4、防爆特征：iaIICT4本质安全型
电远传、 连续显示		1、精度：±1.5%      2、输出负载：750Ω      3、输出信号：0～10mA输出，220V AC电源                  4～20mA输出，24V DC二线制      4、防爆特征：iaIICT4本质安全型

型号说明：

XY-UHZ系列侧装式磁翻板液位计
	1  侧装式 2  顶装式							安装方式
		1 1Cr18Ni9Ti 2 ABS 3 PP-R						主体材质
			1 0.6MPa 2 1.6MPa 3 2.5MPa 4 4.0Mpa					公称压力
				1 基本型 2 带上下限开关输出 3 带电远传(0～10mA输出，220V，AC) 4 带电远传(4～20mA输出，24V，DC) 5 带本安防爆型(4～20mA，24V，DC) 6 带本安防爆型上下限开关输出				类型
					L 安装间距(测量范围)
						L1 安装深度(顶装式(0～4000mm任选)
							介质密度ρ(g/c)
XY	2	2	1	1	=2500mm	L1=3000mm	ρ=0.8g/c	举例
