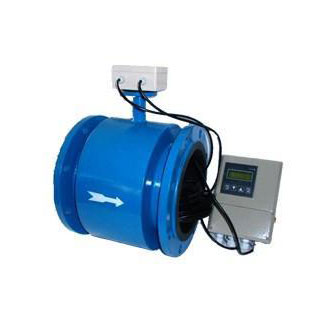

分体式电磁流量计



我公司生产的分体式电磁流量计测量原理是基于法拉第电磁感应定律，分体式电磁流量计由传感器和转换器组成，传感器安装在测量管道上，转换器被安装在离传感器30米内或100米内的场合，两者间由屏蔽电缆连接。分体式电磁流量计传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。主要用于测量封闭管道中的导电液体和浆液中的体积流量。该产品广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域测量高温,高湿,不便观察的环境。



一、产品特点：

1、适用于导电率大于5цs/cm导电流体的体积流量测量。

2、测量管内无活动及阻流部件、压力损失小；

3、具有不同材质的衬里和电极有良好的防腐性能；

4、不受介质、密度、粘度、温度、压力和导电率的影响；

5、低频矩形波励磁、不易受干扰性、能稳定可靠；

6、转换器耗能低、安装简单方便、用户不需调试；

7、流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量，可显示正反流量，并具有多种输出：电 流、脉冲、数字通讯、HART；

8、转换器采用表面安装技术（SMT），具有自检和自诊断功能。



二、技术参数：

1．精度等级：±0.5％、±1％；

2.衬里材质：聚氨脂、氯丁橡胶、聚四氟等；

3.电极材质：不锈钢、哈氏合金、钛、铂铱合金等；

4.连接方式：法兰夹装、法兰连接等；

5.介质温度：0℃～70℃、0℃～130℃（0℃～180℃）；

6.公称压力：1.0Mpa～32 Mpa；

7.防护等级：IP65、IP68；

8.防爆标志：ExibBT4；

9.工作电压：220VAC、24VDC。

衬里材料	主要性能	适用范围
氯丁橡胶  Neoprene	耐磨性好，有极好的弹性，高扯断力耐一般低浓度酸碱盐介质的腐蚀，不耐氧化性介质的腐蚀。	<80°C，一般水，污水，泥浆，矿浆
聚氨酯橡胶  Polyurethane	有极好的耐磨性能，耐酸碱性能略差。	<60°C，中性、强磨损的矿浆，煤浆、泥浆。
聚四氟乙烯  PTFE	化学性能最稳定的一种材料，能耐沸腾的盐酸、硫 酸、硝 酸和王水，浓碱和各种有机溶剂，不耐三 氟化氯 、高温二 氟化氧。	<180°C，浓酸、碱等强腐蚀性介质，卫生类介质。
F46	化学稳定性、电绝缘性、润滑性、不粘性和不燃性与PTFE相仿，但F46材料强度、耐老化性、耐温性能和 低温柔韧性优于PTFE。与金属粘接性能好，耐磨性好于PTFE，具有较好  的抗撕裂性能。	<180°C，盐酸、硫 酸、王水和强氧化剂等，卫生类介质
