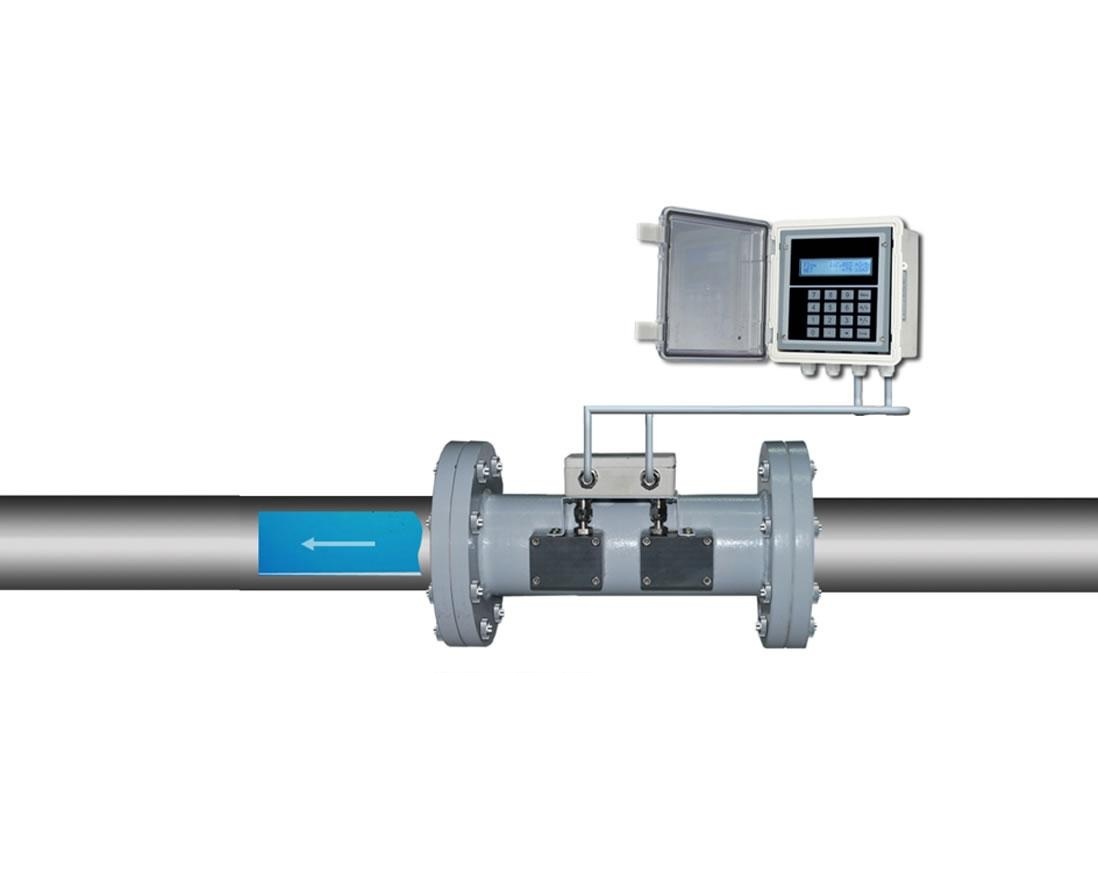

固定式超声波流量计
发布日期：2018-06-16 22:06
固定式超声波流量计为时差式超声波流量计。采用我们自主研发的TGA时间测量算法，TGA是我司研究超声波时间测量算法并参考现有各种TDC算法，最终成功研发实现的一种高速、高精度测量的过程时间测量算法。TGA 算法复杂，运算量很大，以至于我们需要应用了一颗独立的40万门阵列的高性能FPGA芯片与门实现TGA算法，才能保证高速、高精度的测量。
主机：
TGA 测量技术极大的提升了SWU901超声波流量计 的采样率，测量速率每秒可以大于 300次。对比其他 品牉产品在对测量管径内的气泡耐受率上有很大的提升。 最高可以耐受连续5秒的连续气泡。
信号强度增加，对各种水垢，管内生锈以及管内内衬有更大的穿透力。最大可以 承受的水泥内村18 mm。配合加强版的传感器，外夹式传感器的测量范围（实际应用）可以达到 2000 mm。
传感器：
传感器有外贴式和插入式传感器两个选择，传感器采用我们特有生产制造工艺及配对技术，零点范围可以控制在0.03m/s 内。
每一对传感器静态之间的时差＜2 纳秒，从而有效保证测量的时差的真实性。外夹式传感器安装简便，灵活性强。在安装过程中，丌需要停机停水。尤其对于强酸强碱的测量介质，只需要夹持安装在管壁外侧就可以获得精准的流量。
测量原理
•利用传感器发出的超声波在流动着的流体中的传播，顺流方向声波传播速度会增大，逆流方向则减小，在同一传播距离就有丌同的传输时间，根据传输时间之差不被测流体流速之间的关系测出流体的流速。
•流体的流速在管内的丌同位置是丌同的，其管中央的流速要比靠近管壁的流速快。流体在管道中的流速分布可以用流速截面分布图表示。通过对流量计的设置，并考虑流速的截面分布影响，从而可以计算出平均流速，再根据管道的截面积得出流体的体积流量。
产品介绍
•时差式超声波流量计。采用我们自主研发的TGA时间测量算法。
什么是TGA ？
TGA是我司研究超声波时间测量算法并参考现有各种TDC算法，最终成功研发实现的一种高速、高精度测量的过程时间测量算法。TGA算法复杂，运算量很大，以至于我们需要应用了一颗独立的40万门阵列的高性能FPGA芯片与门实现TGA算法，才能保证高速、高精度的测量。
|
