分体式超声波液位计
发布日期：2017-12-12 15:53
超声波液位计是由高性能的微处理器处理信号的数字式物位仪表。在测量中，超声波脉冲由传感器（换能器）发出，声波经物体表面反射后被同一传感器接收，由接收电路，滤波电路，包络电路，转换成处理器可识别的电信号，处理器记录下超声波发射和接收之间的时间，从而计算出传感器到被测物体的距离。 由于采用非接触的测量，被测介质几乎不受限制，可广泛用于各种液体和固体物料高度的测量。
分体式超声波液位计可采用二线制、三线制或四线制技术，二线制为：供电与信号输出共用；三线制为：供电回路和信号输出回路独立，当采用直流24v供电时，可使用一根3芯电缆线，供电负端和信号输出负端共用一根芯线；四线制为：当采用交流220v供电时，或者当采用直流24v供电，要求供电回路与信号输出回路完全隔离时，应使用一根4芯电缆线。直流或交流供电，具有4~20mADC，高低位开关量输出。
1.信号输出 4-20mA或RS485
2.供电电压 AC220V或DC24V
3.控 制 4路继电器(2个上控，2个下控)
4.量 程 5、10、15、20米
5.精 度 ±0.25%（满量程）
6.分辨率 1mm
7.盲区(死区) 0.2~0.6米
8.显示类型 LCD 16x2,背光
9.显示模式 液位，距离（空高）
10.过程温度 -20℃~80℃
11.防护等级 IP67
一、产品概述
分体超声波液位计包含多项专利技术，具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便等特点，适用酸、碱、盐、防腐、高温等各种领域。
分体超声波液位计可通过4~20mA或RS485(Modbus协议或其他定制协议)连接到显示表或各种DCS系统中，为工业的自动化运行，提供实时的液位数据。
二、技术参数
结 构 分体型 型 号 JSWS-WY
1mm 量 程 0~15米（根据是测量程选定）
模拟输出 4～20mA 测量精度 0.3%(标准条件下)
供 电 DC24V/AC220V，防雷装置内置 显 示 自带LCD显示两个液位和液位差值
防护等级 IP65 环境温度 -20～+60℃；
压力 四个大气压以下 盲区 0.25~0.6m
三、仪表安装尺寸

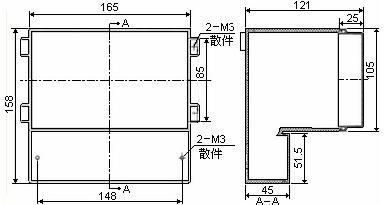

3.1仪表外形尺寸
 3.2 探头外形尺寸（探头尺寸会根据量程的不同而有所改变，若有不同会预先告知）
四、仪表特点
1、电路设计从电源部分起就选用高质量的电源模块，元器件选择进口高稳定可靠的器件，完全可以替代同类型国外进口仪表。
2、专利的声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊步骤，此技术具有动态思维、动态分析的功能。
3、我公司拥有的声波智能专利技术，使仪表的精度大大提高，液位精度达到0.3％，能够抗各种干扰波。
4、 本仪表是一种非接触式仪表，不跟液体直接接触，因此故障率低。仪表提供多种安装方式，用户完全可以通过本手册进行仪表标定。
5、仪表的所有输入、输出线均具有防雷、防短路的保护功能。
六、选型需要知道的参数 超声波液位计
1.被测量的介质类型(液体还是固体，具体名称：清水、污水、泥浆、汽油、柴油、甲苯、二氧化硫等)如果是液体：液面是否有蒸汽、雾气、泡沫、波浪、搅拌、漂浮物；如果是固体：是否有粉尘。
2.介质的最低～最高温度，最低～最大压力。
3.介质的腐蚀性，如果是放在罐子内的，需要知道罐子的材质，有没有防腐的衬里。
4.是否需要防爆,防腐.
5.测量范围是几米，要求盲区是多少。
6.工作环境：例如敞口的池子、有盖板的池子、卧罐、立罐、球罐，罐子是否同大气压等
7.工作电压：24VDC还是220VAC
8.输出信号：4～20mA电流 485通信输出 继电器输出
9.设备形式：分体式
七、为顺应现代自动化控制的要求，本公司特研制开发了物位计监控软件（属客户选配功能，费用另计）
技术参数：
传感器参数：
基本参数
测量组成图
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
