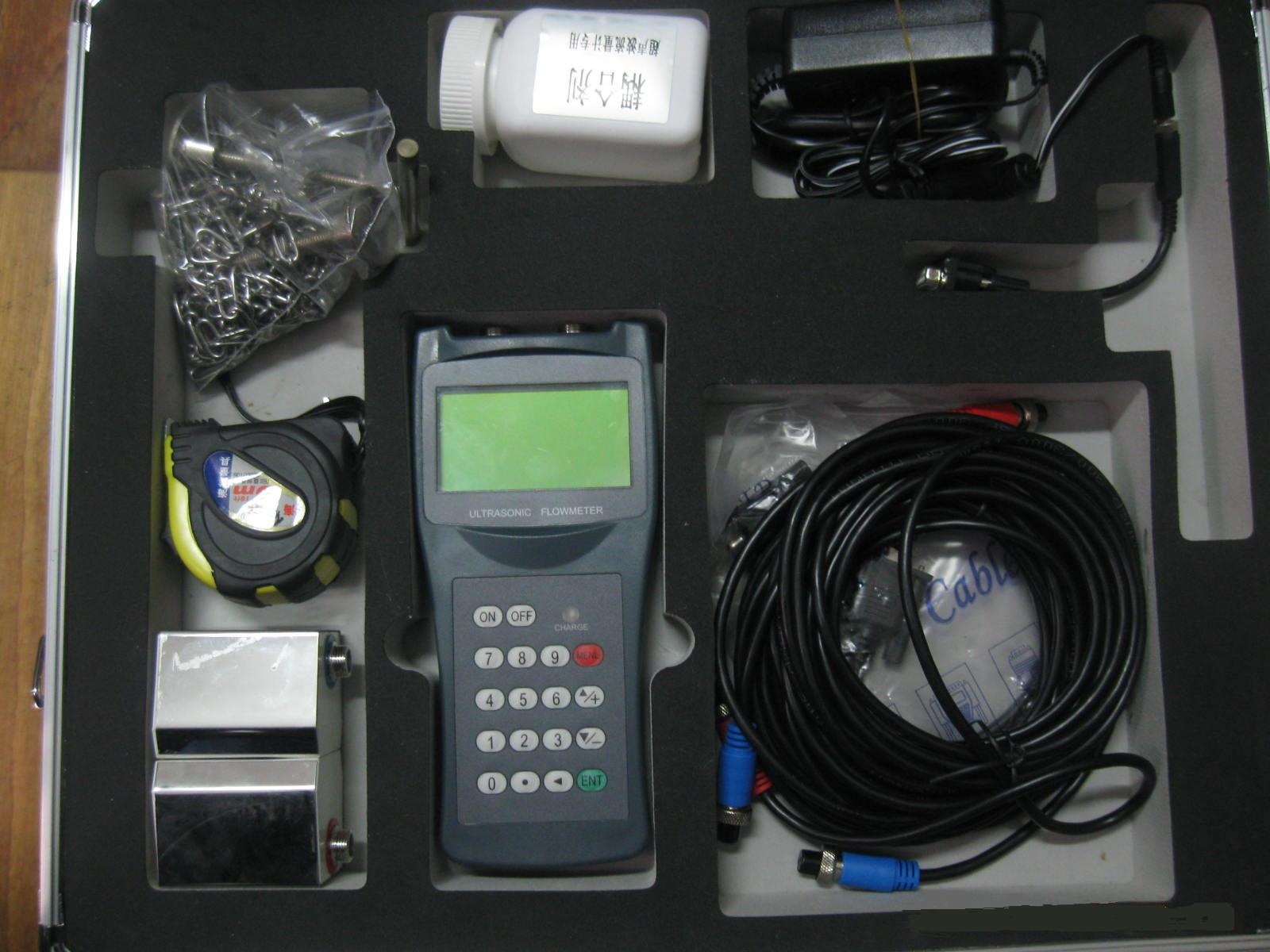

1、外夹式传感器(也就是两个探头)的安装方式在一般的情况下有两种，分别是V型安装和Z型安装。

  Z法DN200mm-6000mm的管道优先选用Z法，在V法测不到信号或信号质量差时也可选用Z法。安装时让两个传感器之间沿管轴方向的垂直距离等于安装距离，并且保证两个传感器在   同一轴面上即可，并注意发射方向一定相对(两个传感器方向朝里)。由于Z法是超声波在介质传播中直接收发，信号没有反射，因而信号强度衰减最小。所以，Z法具有信号强度高，运行可靠的特点。V法DN15mm-200mm的管道优先选用V法，安装时将外夹式超声波流量计两传感器水平对齐，其中心线与管道轴线平行即可，并注意发射方向一定相对(两个传感器 方向朝里)。V法具有使用方便，测量准确的特点。对于口径小于DN50mm的管道安装精度较高，请注意信号强度、信号质量、传输时间比这几个参数。

 2. 输入测量参数，得到安装距离

 在开始测量前需要对流量计进行初始设置，通常是10-26号菜单逐项进行设置(M39菜单备有多种语言可供选择)，设置完成后在M25可以得到传感器安装距离，这个距离是指两传感 器的最内边缘距离，并按此数据安装传感器。

 3.处理安装点

  外夹式超声波流量计传感器的安装点有两个，分为上游传感器和下游传感器。在处理这两个安装点时，一个安装点的处理面积和探头大小差不多即可，另一个安装点的处理面积 应该是探头大小的2、3倍(以安装点为中心)，以便于调试信号。首先将管外欲安装传感器的区域清理干净，除掉锈迹和油漆。如有防锈层也应去掉，最好用打磨机打磨出金属光泽，再用干净抹布擦去油污和灰尘。咨询电话13805232736黄工
