概述：

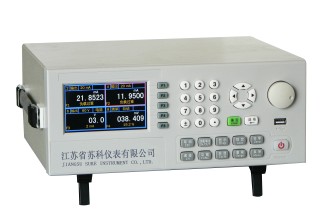

slk3080组合式多路校验仪是一款开放式、创新型的台式校准仪器。它采用1台主机+信号模块(多可达8路)的工作模式，各路信号间完全隔离、同时使用。有效地实现了客户按需选择、避免浪费和随时的功能扩充，可大限度的满足客户的需求。多种通讯方式（支持Rs232、Lan、USB、GPIB）可满足客户各种不同的应用需要。
本产品的问世，有效解决了目前市场上的校准仪器功能固定、局限性大的问题，用户根据自己的需要、选配不同的信号模块，可以自由组合出一台符合实际应用的产品。
slk-3080主机特点：

显示屏：4.3英寸彩屏（分辨率480*272）。
支持的信号模块数量：8路，相互全隔离。
显示方式：单路、2路、4路、8路可选，支持循环显示（间隔时间可设）。
输出方式：同时支持键入值、光标移位和旋钮调节三种形式。
支持%显示。
支持历史数据图形显示。
支持大值、小值、平均值显示。
支持测量值锁定。
支持步进、阶跃、斜坡、定点输出等方式。
友好的人机互动界面，便捷的操作方式；主机软件可由客户自行升级。
提供多种接口函数，支持客户的二次开发。
数据记忆功能：多达10000组的数据存贮记忆功能。
支持模块间逻辑条件反应，响应速度：100ms，与外部I/O口的响应速度：20µs。
通信方式：标准配置RS232、LAN、USB，可选配置GPIB，通信协议免费提供。
供电方式：220 V.AC ±10%，50HZ，可选100/110V.AC±10%（订货时说明）。
主机功耗：单机5W，使用USB功能时为10W。
信号模块允许大功耗：单路模块大10W，8路信号模块合计大20W。

信号模块技术指标：（所有端口支持220V.AC误接、36V.DC误接，短路自恢复功能）

模块名称	型号	功能	量程范围（分辨率）	精度（读数%+量程%）	大功耗
电流测量输出模块	30P01	电流输出	0～30 mA（0.0001 mA）	0.05+0.005	2W
		电流测量	-30mA～30 mA（0.0001 mA）
电流测量输出模块	30P02	电流输出	同“30P01”	0.02+0.005	2W
		电流测量
电压电阻测量输出模块	30P03	电压测量	-200mV～200mV（0.001mV） -2V～2V（0.00001V） -10V～10V（0.0001V） -100V～100V（0.001V）	0.05+0.005	1.5W
		电压输出	-15mV～200mV（0.001mV） 0V～11V（0.0001V）
		电阻测量	0～450Ω（0.001Ω） 420Ω～4500Ω（0.01Ω）
		电阻输出	0～450Ω（0.001Ω） 420Ω～4500Ω（0.01Ω）	0.05+0.01
电压电阻测量输出模块	30P04	电压测量	同“30P03”	0.02+0.005	1.5W
		电压输出
		电阻测量
		电阻输出		0.02+0.01
频率模块	30P05	频率测量	1~99.9999Hz（0.0001Hz） 100~999.999Hz（0.001Hz） 1k~9.99999kHz（0.01Hz） 10k~99.9999kHz（0.1Hz）	0.01+0.005	0.5W
		频率输出	0~200.000Hz（0.001Hz） 0~2000.00Hz（0.01Hz） 0~20.0000kHz（0.1Hz）	0.01+0.005
多信号输出模块	30P06	电压输出	-15mV～200mV（0.001mV） 0V～11V（0.0001V）	0.05+0.005	2W
		电流输出	0～30 mA（0.0001 mA）
		电阻输出	0～450Ω（0.001Ω） 420Ω～4500Ω（0.01Ω）	0.05+0.01
		频率输出	0~200.000Hz（0.001Hz） 0~2000.00Hz（0.01Hz） 0~20.0000kHz（0.1Hz）	0.01+0.005
多信号测量模块	30P07	电压测量	-200mV～200mV（0.001mV） -2V～2V（0.00001V） -10V～10V（0.0001V） -100V～100V（0.001V）	0.05+0.005	1W
		电流测量	-30mA～30 mA（0.0001 mA）
		电阻测量	0～450Ω（0.001Ω） 420Ω～4500Ω（0.01Ω）
		频率测量	1~99.9999Hz（0.0001Hz） 100~999.999Hz（0.001Hz） 1k~9.99999kHz（0.01Hz） 10k~99.9999kHz（0.1Hz）	0.01+0.005
热工多信号输出模块	30P08	电压输出	同“30P06”，增加热电偶J、K、T、E、R、S、B、N，热电阻Pt100、Pt1000、Cu50、Cu100温度表格	0.05+0.005	2W
		电流输出
		电阻输出		0.05+0.01
		频率输出		0.01+0.005
热工多信号测量模块	30P10	电压测量	同“30P07”，增加热电偶J、K、T、E、R、S、B、N，热电阻Pt100、Pt1000、Cu50、Cu100温度表格	0.05+0.005	1W
		电流测量
		电阻测量
		频率测量		0.01+0.005
I/O模块	30P12	I/O信号	8路开关量输入输出信号，响应时间<20µs		0.5W
电源输出模块	30P13	电源输出	0~36V可调,大负载电流200mA		8W

上述功能精度适用温度范围18~38℃。
上述功能中“电流输出”均支持有源、无源输出方式，20mA大负载为1kΩ。
上述功能中“电流测量”均支持环路测量方式，回路电压24V±0.5V。
上述功能中“电阻测量”均支持三线、四线方式，支持通断测试。
上述功能中“频率测量”，测量灵敏度：10Hz～10kHz，Vp-p≥1V；其余Vp-p≥2V；波形：方波，其他波形的误差需另加5个计数，可直接测量市电频率。
上述功能中“频率输出”，输出波形：方波，正弦波等，幅值0~10V可调。
上述功能中“电阻输出”，允许外界激励电流0.15~4mA。
上述功能中“电压输出”均支持容性负载。
温度补偿选配PT100热电阻（型号30A01），补偿精度0.2℃、补偿温度范围：-40℃～60℃。
信号板选型注意事项：信号板累加总功率应≤20W。
因信号采样板种类会随时增加，敬请关注本公司官网，以新的发布为准。

定制服务：

提供特殊信号模块的定制；
可提供模块管脚定义供用户自行开发信号模块；
根据客户需要对面板按键或显示界面重新定义；
根据客户需要开发上位管理软件，或多机间逻辑条件设置功能。

热电偶、热电阻种类、精度表格

分度号	量程范围	分辨率	精度（℃）
J	-200℃～0℃ 0℃～1200℃	0.1℃	1.0 0.7
K	-200℃～0℃ 0℃～1370℃	0.1℃	1.2 0.8
T	-200℃～0℃ 0℃～400℃	0.1℃	1.2 0.8
E	-200℃～0℃ 0℃～950℃	0.1℃	0.9 0.7
R	-20℃～0℃ 0℃～500℃ 500℃～1750℃	0.1℃	2.5 1.8 1.4
S	-20℃～0℃ 0℃～500℃ 500℃～1750℃	0.1℃	2.5 1.8 1.5
B	600℃～800℃ 800℃～1000℃ 1000℃～1800℃	0.1℃	2.2 1.8 1.4
N	-200℃～0℃ 0℃～1300℃	0.1℃	1.5 0.9
Pt100	-200℃～850℃	0.1℃	0.3
Pt1000	-200℃～650℃	0.1℃	0.15
Cu50	-50℃～150℃	0.1℃	0.5
Cu100	-50℃～150℃	0.1℃	0.25

可根据客户需要添加新的热电偶、热电阻种类。
热电阻指标为四线制指标。
