铠装热电偶
|
|
铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等优点，铠装热电偶与装配式热电偶一样，转测量温度的传感器，通常铠装热电偶和显示仪表、记录仪和电子调节器配套使用，同时，铠装热电偶亦可以转装配式热电偶的感温元件。铠装热电偶可以直接测量各种生产过程中从0℃～1100℃范围内的液体、蒸汽和气体介质以及固体表面的温度。
主要技术指标
测温范围和准确度
类别 |
代号 |
分度号 |
套管外径mm |
常用温度℃ |
高使用温度℃ |
允许偏差 |
测量范围℃ |
允差值 |
铂铑10-铂 |
WRPK |
S |
≥Φ3 |
1100 |
1200 |
0-1200 |
±1.5℃或±1.5%t |
镍铬-铜镍 |
WREK |
E |
≥Φ3 |
600 |
700 |
0-700 |
±2.5℃或±0.75%t |
镍铬-镍硅 |
WRNK |
K |
≥Φ3 |
800 |
950 |
0-900 |
±2.5℃或±0.75%t |
铜-铜镍 |
WRCK |
T |
≥Φ3 |
350 |
400 |
小于-200 |
未作规定 |
-40-350 |
±0.75%t |
铁-铜镍 |
WRFK |
J |
≥Φ3 |
500 |
600 |
0-600 |
±2.5℃或±0.75%t |
|
注："t"为被测温度的绝对值。
T型分度号产品需与本厂协商订货。 ● 铠装热电偶热响应时间
在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所需要的时间称为热响应时间，用τ0.5表示。
铠装热电偶热响应时间不大于下表的规定：
热响应时间τ0.5S |
接壳式 |
绝缘式 |
套管直径（mm） |
2.0 |
0.4 |
0.5 |
3.0 |
0.6 |
1.2 |
4.0 |
0.8 |
2.5 |
5.0 |
1.2 |
4.0 |
6.0 |
2.0 |
6.0 |
8.0 |
4.0 |
8.0 |
|

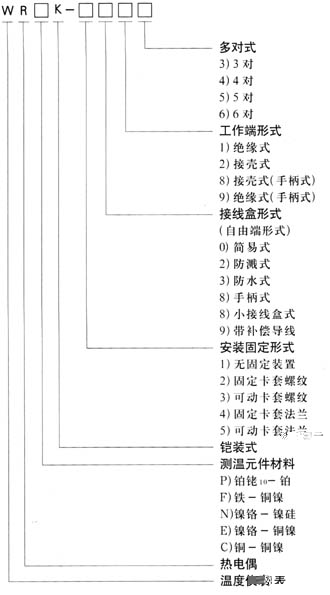

● 型号表示 |
|
|
|
