K型热电偶

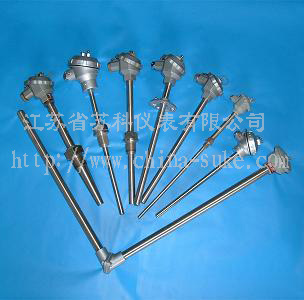

K型热电偶

概述
    工业用装配式K型热电偶转一种温度传感器，K型热电偶通常和显示仪表，记录仪表和电子调节器配套使用。装配式K型热电偶可以直接测量各种生产中从0℃到1300℃范围的液体蒸汽和气体介质以及固体的表面温度。
根据国家规定，我公司生产符合IEC国际标准分度号的铂铑 30－铂铑6、铂铑10－铂、镍铬－镍硅、镍铬－康铜等等的装配式热电偶。
   K型热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。

测量范围及允许误差范围
热电偶类别
代号
分度号
测量范围
基本误差限
镍铬－康铜
WRK
E
0－800℃
±0.75%t
镍铬－镍硅
WRN
K
0－1300℃
±0.75%t
铂铑 13 -铂
WRB
R
0-1600℃
±0.25%t
铂铑 10 －铂
WRP
S
0－1600℃
±0.25%t
铂铑 30 －铂铑 6
WRR
B
0－1800℃
±0.25%t
注：t为感温元件实测温度值（℃）

热电偶时间常数
热惰性级别
时间常数（秒）
热惰性级别
时间常数（秒）

Ⅰ
90－180

Ⅲ
10－30

Ⅱ
30－90

Ⅳ
＜10
热电偶公称压力：一般是指在工茁度下保护管所能承受的静态外压而破裂。
热电偶小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）
绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧（电压100V）。具有防溅式接线盒的热电偶，当相对温度为93± 3℃ 时，绝缘电阻≥0.5兆欧（电压100V）
高温下的绝缘电阻：热电偶在高温下，其热电极（包括双支式）与保护管以及双支热电极之间的绝缘电阻（按每米计）应大于下表规定的值。

规定的长时间使用温度（℃）

试验温度（℃）

绝缘电阻值（Ω）
≥600
600
72000
≥ 800
800
25000
≥1000
1000
5000
