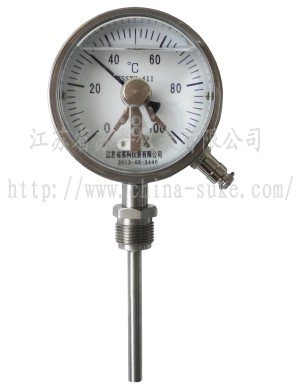

WSSXN系列耐震电接点双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃～+500℃范围内的液体、蒸汽和气体介质及环境场所恶劣且有振动的温度。该温度计从仪表内部充耐震油,可有效克服机械振动带来的指针抖动.在设计原理及结构上具有防水、防腐蚀、耐震动、直观、易读数、无汞害、坚固耐用等特点，耐震电接点双金属温度计广泛应用于石油、化工、机械、船舶、发电、纺织、印染等工业和科研部门。
一、主要特点
现场显示温度，直观方便；安全可靠，使用寿命长；
多种结构形式，可满足不同要求。无汞害，易读数，坚固耐震。
保护管材为0Cr18Ni9 1Cr18Ni9Ti不锈钢和钼二钛，承压、防腐能力强。
抽芯式温度计可不停机短时间维护或更换机芯。
表盘形式有轴向型、径向型、万向型等品种齐全，适应于各种现场安装的需要。
二、工作原理
   耐震电接点双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出所应的温度值，并且防止环境振动在双金属温度计内部充装硅油以达到减震的目的。
三、执行标准
JB/T8803-1998  GB3836-83
四、其他参数
标度盘公称直径：100
精度等级：（1.0），1.5
热响应时间：≤40S
防护等级：IP55
环境温度：-40~85℃
角度调整误差：角度调整误差应不超过其量程的1.0%
回差：回差应不大于基本误差限的绝对值
重复性：重复性极限范围应不大于基本误差限绝对值的1/2
五、电气参数

额定功率VA	高工作电压V	大允许电流
10	220V AC	0.7A
	24V DC

六、温度范围的选择及参考温度范围
温度范围的选择要求表盘的大刻度范围为工作压力的1.5~2倍，且量程范围大与小之和大于50℃
参考温度范围：℃
-80~40 -40~80 -20~60 -20~100 0~50 0~100 0~150 0~200 0~250 0~300 0~350 0~400 0~450 0~500 0~600
七、产品选型

WSS   双金属温度计   N   耐震结构 X   电接点结构 表盘公称直径 -4   Φ100 表盘形式 0   轴向（直型） 1   径向（角型） 8   万向（可调角型） 安装固定形式 0   无固定装置 1   可动外螺纹 2   可动内螺纹 3   固定螺纹 4   固定法兰 5   卡套螺纹 6   卡套法兰 电接点形式 M   上下限 N   双上限 P   双下限

八、选型须知
请提供型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、长度或插入深度。
选型举例：现场管道为Ф159*4.5，测量热水，测温范围0～100℃，1.5级，径向螺纹连接，材质要求1Cr18Ni9Ti 温度计表盘Ф100，带报警控制，现场环境湿度大，室外安装，管道有振动，要求抗振性好
根据以上要求选型如下：耐震电接点双金属温度计 WSSNX-411， 0～100℃，L=120， M27×2可动外螺纹连接，1.5级
九、接线图
