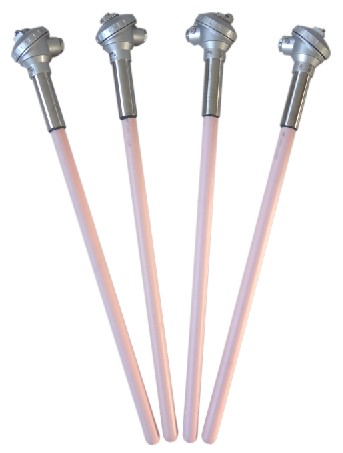

铂铑热电偶
|
|
概述
WR系列工业用铂铑热电偶又叫贵金属热电偶，它转温度测量传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。
铂铑热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时，显示仪表将会批示出热电偶产生的热电势所对应的温度值。
铂铑热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。
各种铂铑热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要成分组成。
|
应用
铂铑热电偶适用于各种生产过程中高温场合，广泛应用于粉未冶金，烧结光亮炉，真空炉，冶炼炉，玻璃，炼钢炉及陶瓷及工业盐浴炉等测温。
主要技术参数
电气出口：M20x1.5,NPT1/2
精度等级：I、II
防护等级：IP65
偶丝直径：Φ0.5
公称压力：常压
测量温度及允差
热电偶类别 |
代号 |
分度号 |
高温度℃ |
测量温度℃ |
允差△t℃ |
铂铑10-铂 |
P |
S |
0~1600 |
0~1300 |
±1.5℃或±0.25%t |
铂铑13-铂 |
Q |
R |
0~1300 |
0~1300 |
±1.5℃或±0.25%t |
铂铑30-铂铑6 |
R |
B |
0~1800 |
0~1600 |
±1.5℃或±0.25% |
型号及规格
型 号 |
分 度 号 |
测温范围℃ |
保 护 管 材 料 |
热响应时间 |
规 格 |
d |
L x l |
WRP-130
WRP2-130 |
S |
0-1300 |
高铝质或刚玉管 |
＜ 150S |
Φ16 |
300x150
350x200
400x250
450x300
550x400
650x500
900x750
1150x1000
1650x1500
2150x2000 |
WRP-131
WRP2-131 |
＜ 360S |
Φ25 |
WRQ-130
WRQ2-130 |
R |
0-1300 |
＜ 150S |
Φ16 |
WRQ-131
WRQ2-131 |
＜ 360S |
Φ25 |
WRR-130
WRR2-130 |
B |
0-1600 |
刚玉管 |
＜ 150S |
Φ16 |
WRR-131
WRR2-131 |
＜ 360S |
Φ25 |
1) 热电偶 I 级按协议订货；
2) 非置入部分为不锈钢。
铂铑热电偶产品选型
铂铑热电偶选型
标记 |
标记 |
标记 |
热电偶对数 |
固定方式 |
接线盒形式 |
保护管直径 |
长度 |
说 明 |
W |
|
|
|
|
|
|
|
温度仪表 |
| |
R |
|
|
|
|
|
|
热电偶 |
| |
P |
|
|
|
|
|
铂铑10-铂 分度号：S |
Q |
|
|
|
|
|
铂铑13-铂 分度号：R |
R |
|
|
|
|
|
铂铑30-铂铑6 分度号：B |
| |
1 |
|
|
|
|
单支(可不标注) |
2 |
|
|
|
|
双支 |
| |
1 |
|
|
|
无固定装置 |
2 |
|
|
|
固定螺纹 |
3 |
|
|
|
活动法兰 |
4 |
|
|
|
固定法兰 |
| |
3 |
|
|
防水接线盒 |
4 |
|
|
隔爆接线盒 |
| |
0 |
|
刚玉管Φ16 |
1 |
|
双层刚玉管Φ25 |
| 2 |
|
刚玉管外带碳化硅管 |
| |
|
空格为特殊说明 |
| |
-L/l |
总长/插深mm |
系列产品有：单铂铑热电偶；双铂铑热电偶；铠装铂铑热电偶；耐高温铂铑热电偶；
|
|
|
