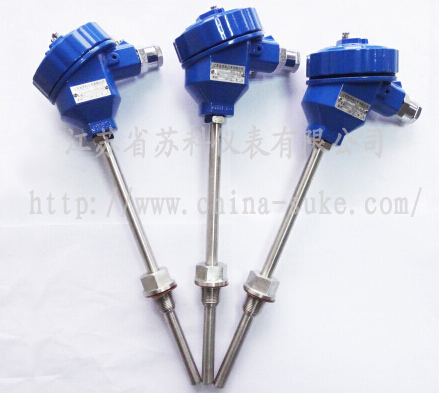

防爆热电偶
|
|
| 概述 |
| 工业用防爆热电偶是一种温度传感器，在化学工业自控系统中应用极广，通过温度传感器， 可将控制对象的温度参数变成电信号，传递给显示、记录和调节仪，对系统施行检测、 调节和控制。 |
| 在化工厂，生产现场常伴有各种易燃、易爆等 化学气体、蒸汽，如果使用普通的热电偶非常不安全，极易引起环境气体爆炸。因此，在这些场合必须使用防爆热电偶茁度传感器，本公司生产的隔爆热电偶产品,适用于 dⅡCT6温度组别区间内的具有爆炸性气体危险的场所内。 |
| 工作原理: |
| 如果由两种不同成份的均质导体(热电极)组成闭合回路,当两端存在温度梯度时,回路中就有电流通过,那么两端之间就存在热电势( 如下图所示) |
|
| 防爆原理: |
| 利用间隙隔爆原理，设计具有足够强度的接线盒等部件，将所有会产生火花、电弧和危险温度的零部 件都密封在接线盒内，当腔内发生爆炸时，能通过接合面间隙熄 火和冷却，使爆炸后的火焰和温度不传到腔外 |
|
| 特 点 : |
| 按符合国际IEC标准的新防爆规程GB3836设计; |
| 采用两腔式隔爆结构,更换测温元件简便,使用安全可靠 |
隔爆标志dⅡCT6,适用于ⅡC级以下,引燃温度T6以上,含爆炸性气体场合的温度测量。
选型方法:
W温度仪表 |
|
|
|
|
|
|
|
|
R热电偶 |
|
| |
感温元件材料 |
N镍铬—铜镍 |
E镍铬—镍硅 |
F铁－铜镍 |
C铜－铜镍 |
| |
偶丝对数 |
无—单支 |
2－双支 |
安装固定形式 |
|
2固定螺纹 |
4固定法兰 |
6固定螺纹锥形式 |
| |
接线盒形式 |
4－隔爆式 |
|
|
保护管直径 |
0－φ16 |
1－φ20 |
|
|
|
